Кабель у нас возит один поставщик, и у него одна линейка на все задачи подвижного узла. Урок про то, чем артикулы отличаются друг от друга и как за три вопроса клиенту выбрать нужный.
Из курса по кабелю
Зачем это нужно

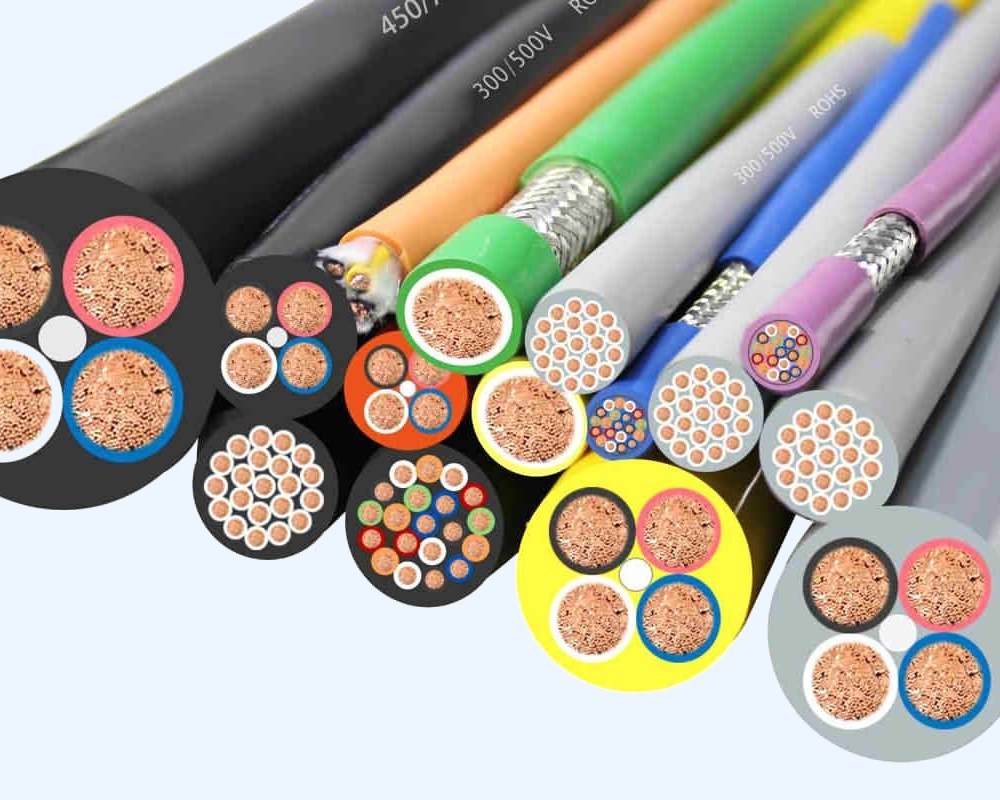

Снимок из материалов производителя.
Один срез — один артикул. Силовые с толстыми жилами, многожильные для управления, экранированные для связи: снаружи похожи, внутри разные. Клиент этого не видит и спрашивает «кабель в цепь», а выбирать приходится нам.
Базовый курс по кабелю дал общие правила: три радиуса, ход, среда, экран, ресурс. Здесь — та же логика, но уже по конкретной линейке: какой артикул закрывает какую задачу и по какому признаку они различаются.
Если клиент спрашивает про сам кабель, а не про цепь, разговор всё равно заканчивается цепью: радиус цепи обязан быть не круче, чем требует кабель. Поэтому кабель и цепь мы считаем одной позицией.
Кто такой IGUS по кабелю
Производитель, который делает кабель именно для движения и проверяет его на собственных стендах: кабель гоняют по цепи миллионы циклов и записывают, когда он откажет. Отсюда и берутся цифры ресурса, которые стоят в паспорте.
Тот же завод делает и энергоцепи — они разобраны в курсе «Энергоцепи — IGUS». Кабель и цепь у него считаются одной системой, и в заявке их тоже удобно вести вместе.
Жилы 5-го и 6-го классаСамые тонкие проволочки в жиле. Это и есть разница между «гибким» и «сверхгибким»
Диапазон от −40 до +120 °CПо линейке в целом: у каждого артикула свои границы, и их три — для цепи, для подвижной прокладки и для монтажа
Четыре задачи в одной линейкеПитание, управление, данные и измерение. Отдельный артикул под каждую, плюс оптика
Что внутри

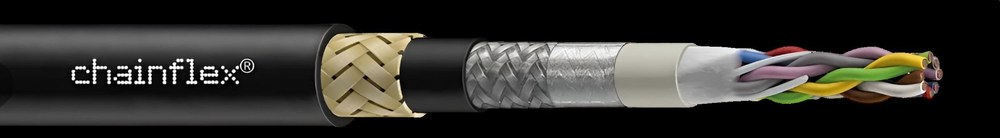

Снимок из материалов производителя.
Слои по порядку: оболочка, упрочняющая оплётка, экран из медных проволочек, фольга и скрученные пары. Чем больше слоёв, тем дороже кабель — и тем конкретнее задача, под которую он сделан.
Что делает каждый слой, разобрано в курсе «Кабели — теория». Здесь важно другое: по срезу удобно вести разговор о цене.
Клиент видит, что платит не за «провод», а за упрочняющую оплётку, экран с фольгой и короткий шаг скрутки — то есть за работу на разрыв, защиту сигнала и ресурс в циклах.
Кулибин, инженер
Слои тут не для красоты. Это как собраться зимой: футболка, свитер, куртка — каждая вещь за своё, и если вынуть свитер, мёрзнуть начнёшь ровно посередине. Вынули экран — поплыл сигнал, вынули оплётку — кабель вытянулся на длинном ходу и начал тереться о стенку канала. Правило: лишних слоёв в паспорте не бывает, бывает кабель не под ту задачу.
Линейка по задачам
Семь артикулов закрывают почти все заявки. Различать их проще не по номерам, а по трём признакам: материал оболочки, какой ход держит и есть ли экран со скручиванием.
CF880 — помещение, без маслаОболочка ПВХ, трудновоспламеняемый, под максимальные нагрузки. Для сухого цеха и ходов без поддержки до десяти метров. Самый доступный в линейке.
CF78UL — масло и надрезыПолиуретановая оболочка: стойкая к надрезам и маслам, работает в мороз. Для подвижной прокладки и скольжения на длинных трассах.
CF890 — масло плюс огоньТоже полиуретан, но трудновоспламеняемый: берут там, где к пожарной безопасности относятся строго, а вокруг масло.
CFBUS — промышленная шинаОболочка из термоэластопласта, экранированный, стойкий к маслам. Сделан под передачу данных на очень длинных скользящих трассах.
CF34.UL.D — биомасла и кручениеТермоэластопласт, жилы скручены поверх упрочняющего сердечника, выдерживает кручение. Для самых длинных ходов и подвижных рук.
CF9 — самые крутые радиусыМасло- и биомаслостойкий, с экраном, терпит самые крутые петли в линейке и кручение. Берут, когда места под петлю мало.
CF211 — измерение и связьЖилы собраны парами, поверх общий экран. Для сигнальных и измерительных линий на коротких и средних ходах.
Карта читается слева направо: сначала что едет по кабелю, потом что вокруг — и артикул получается сам. Кручение и крутая петля стоят отдельной строкой: это свойства движения, и они перебивают первые два ответа.
Справочные цифры — в шпаргалке. Множители радиуса, границы температур и напряжения по каждому артикулу собраны на одном листе: в разговоре сверяешься с ним, а не запоминаешь.
Выбрать за три вопроса
Полный съём данных — пять вопросов из базового курса. Чтобы назвать артикул, хватает трёх: что едет, что вокруг и как движется.
Подборщик артикула
Три ответа клиента — артикул и довод, почему именно он.
Назови артикул
Четыре заявки. Выбери, что предложить, и проверь довод.
Кому продаём
Станки с ЧПУСОЖ и стружка на трассе: разговор начинается с оболочки
РоботыКручение и крутые петли — две строки, которые есть не у всех артикулов
Краны и порталыДлинные ходы, улица, мороз: смотрим скольжение и нижнюю границу температуры
УпаковкаТысячи циклов в смену: решает ресурс, а не цена метра
Пищевое производствоБиомасла и мойка: отдельный артикул именно под эту среду
Склад и конвейерыМного движения при лёгкой нагрузке: часто хватает базового артикула
Разговор про IGUS
Нажми на фразу клиента — покажу, что отвечать.
Нажми на фразу клиента — покажу, что отвечать.
Что отвечаешь
Три реплики из переписки. Выбери ответ, который двигает сделку.
Забрать с собой
Тезисы
Три вопроса вместо каталогаЧто едет по кабелю, что вокруг узла, как движется — этого хватает, чтобы назвать артикул.
Среда решает оболочкуСухо — базовый ПВХ, масло и улица — полиуретан, биомасла и высокая динамика — термоэластопласт.
Экран и кручение — не у всехДанные и измерение требуют экрана, роботы — кручения. Эти строки есть не в каждом артикуле.
Кабель идёт с цепьюРадиус цепи сверяем со строкой «в цепи» самого жёсткого кабеля в пакете.
