Энергоцепи — CKS

Пятый завод в группе и единственный турецкий. Урок про то, чем его линейка отличается от остальных, как выбрать семейство по нагрузке и ходу и что означают буквы в обозначении.

Из курса теории

Зачем это нужно

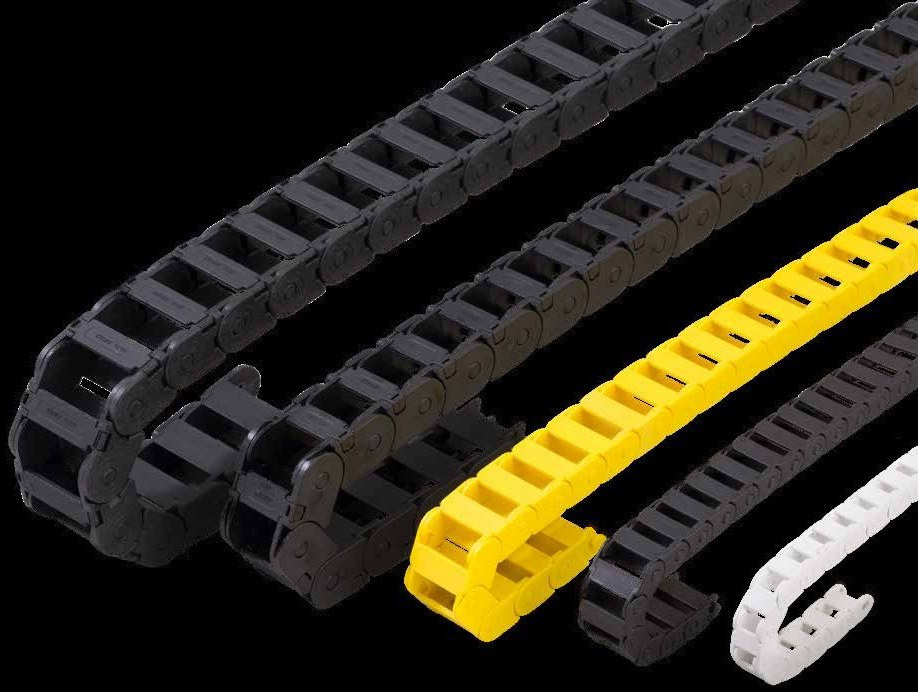

Пять цепей линейки рядом: от крупной чёрной с широким каналом до самой мелкой белой приборной

Снимок из каталога производителя.

Одна линейка от приборной цепочки до тяжёлой трассы. Для менеджера это значит, что под большинство заявок завод закрывает весь ряд, и выбирать приходится не «есть или нет», а какое семейство.

У нас в группе уже четыре завода по цепям: один немецкий и три китайских. CKS добавляет к ним Турцию — клиенты про страну происхождения спрашивают, и теперь на этот вопрос есть ещё один ответ.

Матчасть по цепям — в курсе «Энергоцепи — теория»: как снять параметры узла, как считать радиус и почему цепь ломается. Здесь только то, что фирменное у этого завода.

Кто такой CKS

Завод в Турции, работает с 2004 года и делает только подвижные кабель-каналы. С 2012 года поставляет на экспорт, в каталоге заявлены дистрибьюторы в пятнадцати странах и сертификаты CE и ISO 9001.

Один материал на полимерную линейкуПолиамид с тридцатью процентами стекловолокна: у всех четырёх полимерных семейств одна основа и один рабочий диапазон от −30 до +130 °C. Стальная ветка стоит отдельно

Четыре пластиковых семейства и стальноеОт приборной цепочки до тяжёлой трассы с алюминиевыми перемычками, плюс отдельная стальная серия

Сертификаты для тендеровCE и ISO 9001 заявлены в каталоге — это то, что чаще всего просят приложить к коммерческому предложению

Единый материал удобен в разговоре: внутри полимерной линейки температурный диапазон одинаковый, и спор переходит сразу к нагрузке, ходу и исполнению, а не к составу пластика.

Семейства по росту задачи

Линейка разложена по нагрузке. Чем тяжелее пакет и длиннее ход, тем «старше» семейство — и тем ниже допустимая скорость: тяжёлая цепь едет медленнее лёгкой.

Нажми на точки. Правило разговора простое: сначала определяем семейство по пакету и ходу, и только потом смотрим ряд радиусов внутри него. Прыгать сразу к модели бессмысленно — у одного и того же числа в названии бывает разный класс.

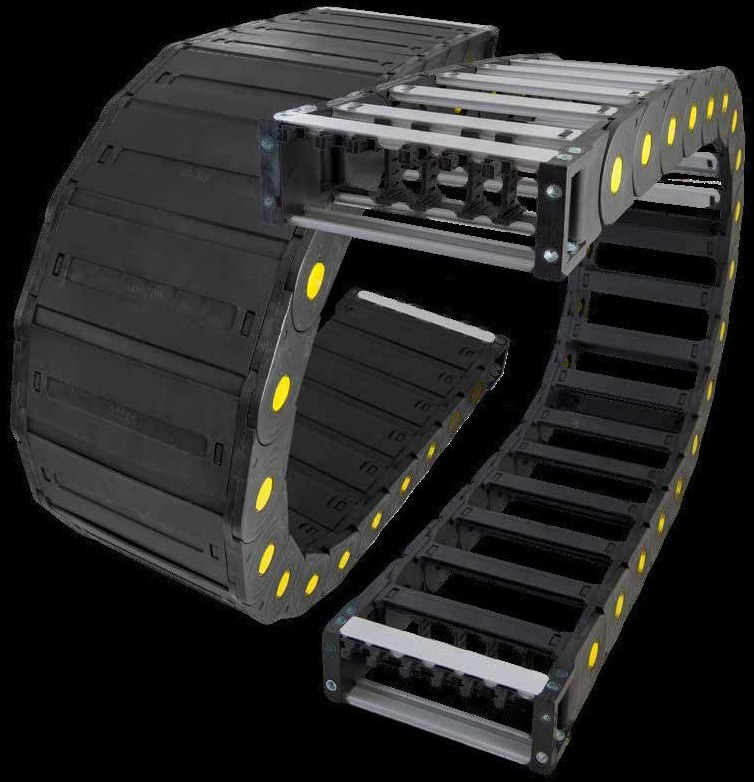

Крупный план цепи тяжёлого семейства: массивные звенья с жёлтыми шарнирными вставками и откидными крышками

Снимок из каталога производителя.

Так выглядит тяжёлое семейство вблизи: массивные боковины, шарниры с цветными вставками и крышки по всей длине. Клиенту это важно показать: он видит, за что платит разницу с лёгкой цепью.

Подборщик семейства

Три ответа клиента — семейство и довод, почему именно оно.

Полимер или сталь

Четыре семейства из лестницы выше — полимерные: полиамид со стекловолокном, от минус тридцати до плюс ста тридцати.

Пятое, стальное, устроено иначе. Клиенту это стоит объяснять именно так: не «та же цепь, только из металла», а другая конструкция под другую задачу.

Полимерное звено — это отливка: боковины и перемычка из одного материала, ширина выбирается из ряда серии. Стальное собирается: стальные боковины, алюминиевая крышка, разделители внутри канала — и ширина делается под пакет клиента.

Стальная линейка — восемь серий, от CS22 до CS250. Число в названии — внутренняя высота канала в миллиметрах. Боковины из оцинкованной стали, по запросу завод делает их из нержавеющей.

Ширину канала собирают под проект с шагом один миллиметр, у старших серий — до полутора метров. У полимерных семейств ширина берётся из готового ряда.

Высота каналаот 22 до 250 мм — это и есть число в названии серии

Ширинапод пакет клиента, шаг 1 мм, у старших серий до 1500 мм

Разделителина выбор пластиковые или стальные — внутри канала

Доступ к кабелюканал вскрывается и изнутри трассы, и снаружи

Главный размен — скорость. Лёгкая полимерная серия едет до восьми-девяти метров в секунду, стальная — один-два.

Сталь берут не ради динамики, а туда, где полимер просто не живёт: горячая стружка и окалина у зоны резания, жар, тяжёлый пакет на длинной трассе.

Стальная цепь — позиция «под размер». Обозначение собирается из серии, исполнения, ширины канала и радиуса: в каталоге пример записан как CS22 A 200 R050. Поэтому разговор начинается не с названия серии, а с замеров узла — без ширины и радиуса позиции просто нет.

Буквы в обозначении

После номера серии в обозначении стоит буква — это исполнение. Она отвечает на вопрос, как добираться до кабеля и закрыт ли канал сверху.

Разница видна в одной линии сверху: у F перемычка того же цвета, что боковины, — она часть звена; у A и B она откидывается; у Y сверху неполная крышка, у K — крышка по всей ширине.

A и B — открываемая перемычкаA открывается со стороны канала, B — снаружи. Это варианты для трасс, где кабель добавляют и меняют.

F — неподвижная перемычкаСамое простое и дешёвое исполнение: кабель протягивают при монтаже, дальше канал не вскрывают.

Y — полузакрытая крышкаКанал прикрыт сверху, но не наглухо. Компромисс там, где сыплется немного пыли.

K — закрытая крышкаКанал закрыт полностью: горячая стружка и грязь внутрь не попадают.

AL — алюминиевая перемычкаДля широких пакетов: пластиковая поперечина на такой ширине прогибается, алюминиевая держит.

GC и R — аксессуарыGC — направляющий жёлоб для скользящей трассы, R — опорные ролики, если ход длиннее, чем цепь проходит на весу.

Кулибин, инженер

Буква в конце — это не прихоть каталога, а дверь в канал. Представьте холодильник без дверцы: продукты внутрь закладываются один раз, при сборке на заводе, а потом вы просто смотрите на него и грустите. Неподвижная перемычка ровно такая же: дешевле, но добавить кабель получится только через всю трассу. Правило: спроси, будут ли докладывать кабель. Будут — берём открываемое исполнение, нет — экономим на перемычке.

Какое исполнение

Четыре узла. Выбери исполнение и проверь довод.

Сколько цепи заказать

Длину цепи считают по ходу и радиусу: половина хода плюс дуга петли. Формула у завода записана прямо в каталоге, и её удобно показывать клиенту — видно, откуда берётся метраж.

Длина цепи и место под петлю

Ход и радиус из ряда серии — и метраж называется прямо в разговоре, по формуле из каталога завода.

Ход подвижной части, мм

Радиус петли из ряда серии, мм

Дальше считают высоту: петля занимает по вертикали примерно два радиуса плюс высота звена. Если места нет, радиус уменьшать нельзя — он ограничен паспортом кабеля, и менять придётся компоновку узла.

Кому продаём

Станки с ЧПУСреднее семейство и закрытая крышка там, где летит стружка

УпаковкаВысокая скорость при лёгком пакете — случай для лёгкого семейства

Краны и порталыДлинные ходы: тяжёлое семейство плюс жёлоб или ролики

ДеревообработкаМного пыли: полузакрытое или закрытое исполнение

Горячие участкиСтальная серия: полимер там не живёт

Склад и конвейерыЛёгкое и среднее семейство, много циклов при небольшой нагрузке

Разговор про CKS

Нажми на фразу клиента — покажу, что отвечать.

Что делаешь дальше

Три момента сделки. Выбери следующий шаг.

Забрать с собой

Тезисы

Сначала семейство, потом модельПакет и ход определяют класс: лёгкое, среднее, тяжёлое, ультратяжёлое или стальное.

Буква — это доступ к кабелюОткрываемая перемычка, неподвижная, полузакрытая или закрытая крышка, алюминий для широких пакетов.

Чем тяжелее, тем медленнееСкорость падает от семейства к семейству: это нормальный размен, а не недостаток цепи.

Сталь — это другая цепьПолимер отлит целиком, стальное звено собирается под размер: ширина с шагом в миллиметр, разделители и крышки по пакету клиента, скорость в разы ниже.

Длина считается формулойПоловина хода плюс дуга петли — показывай расчёт клиенту прямо в разговоре.

Файлы для скачивания

Шпаргалка курса (PDF)Семейства с пределами по скорости и ходу, буквы исполнений, формула длины и ответы на возражения — один лист

Итог

Знаешь, кто такой CKS: турецкий завод с 2004 года, только кабель-каналы, полимерная линейка на одном материале и отдельная стальная ветка.
Выбираешь семейство по пакету, ходу и среде, а не по номеру из каталога.
Читаешь букву исполнения и понимаешь, как клиент будет добираться до кабеля.
Считаешь длину цепи и место под петлю при клиенте.
Собираешь позицию целиком: цепь, крепления, разделители и жёлоб или ролики на длинной трассе.

Что сделать после урока

Пройди итоговый тест

20 вопросов. Порог 75 %, две попытки. Открывается после урока

Положи шпаргалку в закладки

В ней пределы семейств и буквы исполнений — то, что незачем держать в голове

Проверь одну свою заявку по цепи

Определи по ней семейство и исполнение и сравни с тем, что предложил раньше
