Кабели — теория. Урок 1: что внутри и что написано в паспорте
Кабель для подвижного узла — отдельный товар со своей ценой и своей логикой отказа. В теории цепей он был одним разделом; здесь разбираем его целиком: из чего собран, какие строки паспорта читают всегда и за какие «мелочи» клиент платит отдельно.
Зачем это нужно
Обычный кабель рассчитан на то, что его проложат один раз и забудут. В подвижном узле его гнут, тянут и трут тысячи раз в сутки — и он умирает не от нагрузки, а от усталости: жилы перетираются, изоляция трескается, появляется замыкание.
Клиент при этом теряет не кабель, а время: обрыв на станке с ЧПУ — это остановка на часы, а если кабель зашит в трассу, то и на дни.
Поэтому в разговоре продаём не «провод в оплётке», а то, что цех не встанет.
Проложили и забыли. Толстые жилы, жёсткая изоляция, движение не предусмотрено. В цепи живёт месяцы.
Сделан под движение: тонкие проволочки, скрутка с расчётным шагом, оболочка под среду. Живёт миллионы циклов.

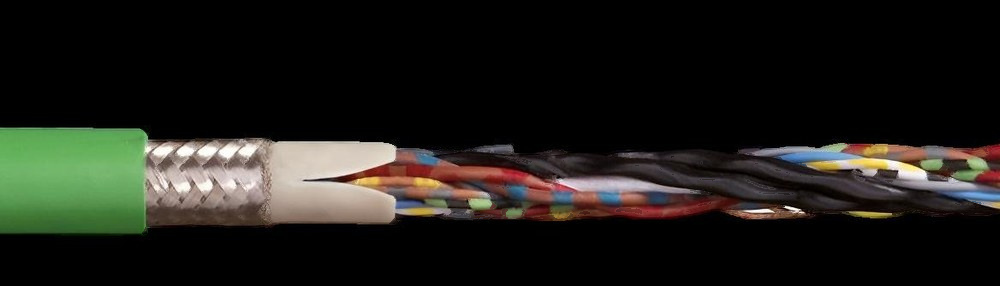

Что внутри кабеля
Разница с обычным кабелем не в одном слое, а во всех сразу. Каждый слой отвечает за свою беду: изгиб, трение, наводку, среду.
Снимок из материалов производителя.
Кабель по назначению
Кабель для двигателя и кабель для датчика — разные товары, и один вместо другого не ставят. Основных семей четыре, плюс оптика и гибрид. Когда клиент говорит «дайте кабель в цепь», первым делом выясняем, что по нему поедет.
Измерительный кабель — особый случай, и на нём чаще всего обжигаются. Ему мало экрана: при изгибе у него не должны меняться ёмкость и сопротивление.
Дешёвый кабель на столе показывает идеально, а в движении датчик начинает терять точность — и причину ищут где угодно, только не в кабеле.
Что поедет по кабелю
Четыре заявки. Определи семью кабеля — от неё зависит всё остальное.
Три радиуса, а не один
В курсе теории цепей мы говорили про два радиуса: в движении и в покое. В паспорте сверхгибкого кабеля их на самом деле три, и путаница между ними — самая частая причина, по которой кабель умирает «без причины».
Радиус пишут не в миллиметрах, а множителем к наружному диаметру: «восемь d» у кабеля диаметром десять миллиметров — это восемьдесят миллиметров.
Остальные строки паспорта
Кроме радиуса в паспорте есть ещё четыре строки, которые читают всегда. Цифры у каждого производителя свои, запоминать их не нужно — нужно понимать, что за ними стоит.
Про оболочки мы говорили в теории цепей: ПВХ — сухое помещение, полиуретан — масло и улица, термоэластопласт — высокая динамика.
Здесь важнее не название материала, а то, как спрашивать клиента. «Масло есть?» — плохой вопрос: масло бывает разное.
Спрашивай, какое именно и есть ли охлаждающая жидкость: водомасляную эмульсию полиуретан держит, а агрессивную синтетику — не всякий.
Пересчитать радиус в миллиметры
Паспорт даёт множитель, цепь — миллиметры. Переведи одно в другое, чтобы сравнивать было с чем.
Мелочи, за которые платят отдельно
Три строки паспорта выглядят как необязательные галочки. На деле именно они отличают кабель за одну цену от кабеля за другую.
И именно про них клиент спрашивает «а почему дороже».
Что спросить у клиента
Три ситуации. Выбери вопрос, без ответа на который подбор не делается.
Что важно понять
- Сверхгибкий кабель отличается от обычного не мягкостью, а конструкцией: тонкие проволочки, скрутка с расчётным шагом, обмотка, экран и оболочка под среду.
- Сначала выясняем, что поедет по кабелю: питание, управление, данные или измерение. Это четыре разных товара.
- Радиусов в паспорте три. Для цепи годится только строка «в цепи», и она всегда самая широкая.
- Кроме радиуса читаем ход, скорость с ускорением, температуру в движении и стойкость к среде.
- Ресурс в циклах, скручивание и нить для вскрытия — не мелочи, а то, чем объясняется разница в цене.
