Направляющие и ШВП — теория. Урок 1: как устроена линейная ось

Зачем нужна направляющая, где она стоит на машине, из чего состоит линейная ось, чем качение отличается от скольжения и какие бывают направляющие. Чем двигают и как всё это подбирать — в следующих уроках.

Зачем это нужно

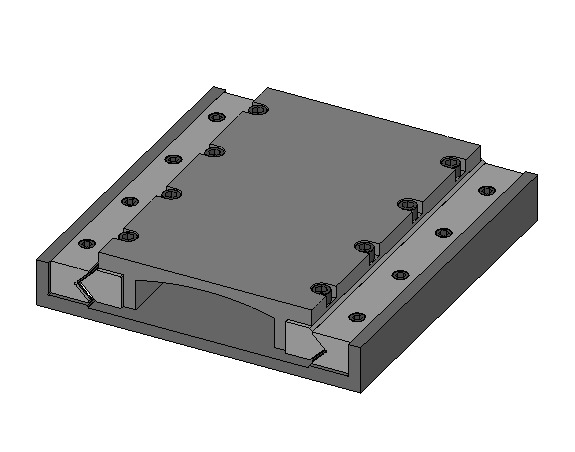

Анимация: стол станка едет по двум направляющим, между ними катятся маленькие ролики. — Так работает линейная ось: стол едет по двум направляющим, между ними катятся маленькие ролики

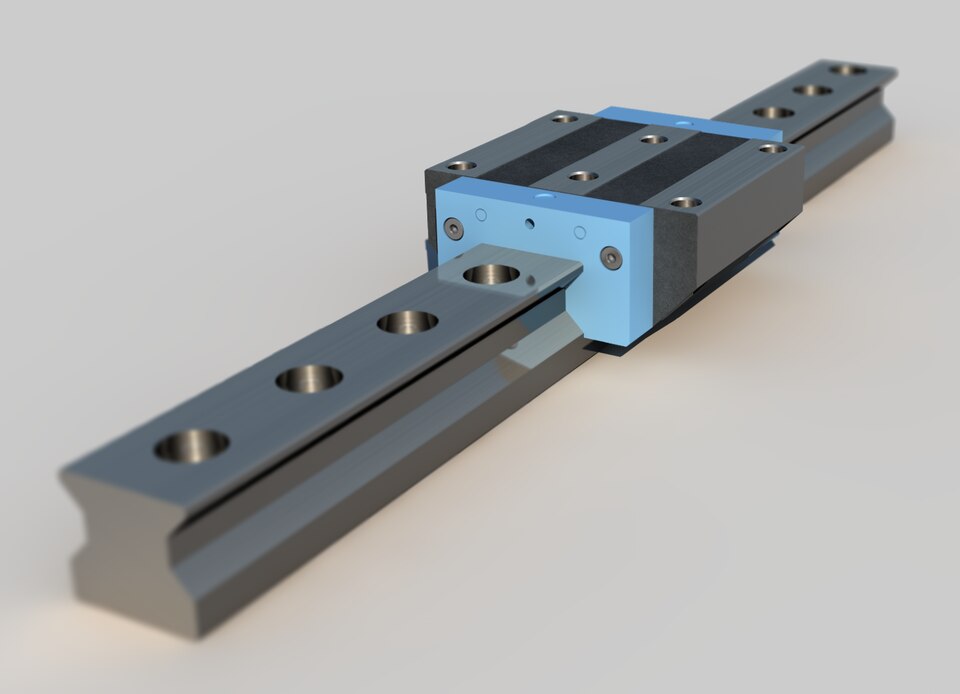

Профильный рельс и каретка — самый частый вид направляющей

Изображение: ANGOSIA, Wikimedia Commons, лицензия CC BY-SA 3.0

Выдвижной ящик на кухне. Хороший выезжает одним пальцем, ровно и тихо, даже с кастрюлями. Плохой идёт с перекосом, заедает на середине, а через год болтается. Разница не в самом ящике, а в двух полосках металла по бокам, по которым он ездит.

В цеху то же самое, только вместо ящика — стол станка с заготовкой, или каретка робота. Они должны ехать строго по прямой и не качаться. Они выдерживают вес и силу, с которой режет инструмент, — и так миллионы раз.

Деталь, которая задаёт это движение, называется .

ВедётПодвижная часть едет по прямой, а не как получится

ДержитВес сверху, силу сбоку, попытку опрокинуть

Не люфтитНет : стол нельзя покачать рукой — от этого зависит точность детали

Поэтому мы продаём не «рельс», а точность и оси. Когда направляющая изношена, станок начинает делать брак: деталь выходит с волной или с неверным размером. Клиент это видит раньше, чем поломку, — и звонит.

Клиенты называют одно и то же по-разному. Нажми на слово.

Нажми на любое слово

Фома Кузьмич, клиент

У нас на фрезерном каретка заедать стала: стол идёт рывками, на детали полосы. Пришлите такую же каретку, вот маркировка.

Елисей, стажёр

Без проблем, по маркировке найду. Одну каретку — и счёт сегодня же.

Серафима, опытный менеджер

Фома Кузьмич, а рельс под ней как выглядит? Если на нём выработка или задиры, новая каретка по старому рельсу будет заедать так же через месяц. И ещё: сколько всего кареток на этой оси и чем их смазывают?

Елисей продаёт деталь по маркировке. Серафима помнит, что каретка и рельс работают парой, и выясняет, почему заело — иначе клиент позвонит снова, уже с претензией.

Где стоит направляющая на реальной машине

Правило простое: направляющая есть везде, где что-то ездит по прямой туда и обратно. Вот пять мест, откуда звонят чаще всего.

Станки с Стол, , Звонят, когда стол идёт рывками, появился люфт, деталь пошла с браком

Автоматизация Портал «взять-положить», ось манипулятора Звонят, когда собирают новую линию или ось быстро изнашивается

Упаковка Переналадка формата, подающие каретки Звонят, когда линия быстрая, шумная и работает в три смены

Пищевые линии Дозаторы, резка, фасовка Звонят, когда линию моют каждую смену, а смазка рядом с продуктом запрещена

Деревообработка Раскроечный центр, кромочный станок Звонят, когда пыль и опилки забивают каретки

Одна машина почти всегда даёт несколько направляющих: на станке обычно по две на каждую ось. Спросил про одну — уточни, сколько осей и сколько кареток на каждой.

Из чего состоит линейная ось

Всё, что ездит по прямой вместе с тем, что его двигает, называется . На схеме — ось станка сверху: так видно все детали сразу. Нажми на точки.

Нажимай на точки — что это за деталь и за что она отвечает

Стол нарисован прозрачным пунктиром, чтобы было видно, что под ним. Семь деталей оси. Направляющая — это рельс вместе с кареткой: они работают только парой. Всё, что крутится, — винт, гайка, опоры, двигатель — это привод.

Подвижную часть называют кареткой. Расстояние, которое она проезжает от края до края, — . Если стол можно покачать рукой, значит появился люфт: каретка или рельс износились.

Мирон, наставник

Клиент говорит «у нас направляющая сломалась», а имеет в виду всю ось. Первый вопрос, который экономит неделю переписки: что именно не так — едет криво или не едет? Криво, с качанием, рывками — это направляющая. Не едет, гудит, сползает сама — это привод.

Направляющая или привод

Три жалобы. Куда смотреть в первую очередь?

Качение и скольжение

Каретка может ехать по рельсу двумя способами. Как чемодан на колёсиках — качение: между кареткой и рельсом катаются шарики или ролики. Или как санки по снегу — скольжение: каретка скользит по рельсу через гладкую прокладку. Нажми на точки.

Нажимай на точки — как работает каждый способ

Один и тот же рельс, одна и та же каретка снаружи. Разница — в том, что внутри: шарики со смазкой или скользкий .

Шарики в каретке не застревают на месте, а бегут по кругу: докатились до края — вернулись по внутреннему каналу. Это называется . Шарики и ролики вместе называют . Прокладку в направляющей скольжения называют вкладышем.

Качение

шарики или ролики

Выигрывает: точность, жёсткость, большие нагрузки и скорости, лёгкость движения.

Проигрывает: нужна регулярная смазка; грязь, стружка и пыль липнут к смазке и работают как наждак; мойка вымывает смазку; металл ржавеет; шумнее.

Скольжение

полимерный вкладыш, без смазки

Выигрывает: не нужна смазка, не боится грязи, стружки, воды и мойки; тихая; не ржавеет и легче, если рельс алюминиевый или из нержавейки; вкладыш меняют, а не всю каретку.

Проигрывает: трение больше, точность и жёсткость ниже; ограничения по нагрузке, скорости и температуре задаёт полимер; вкладыш изнашивается.

Против грязи у качения два средства. Сверху рельс закрывают кожухом или гармошкой — это . На торцах каретки ставят : они счищают с рельса , который всё-таки попал.

Скольжение бывает и со смазкой — это старые направляющие, выточенные прямо в станка. Их не покупают готовыми, а ремонтируют на месте. Когда в этом курсе говорим «скольжение», имеем в виду покупную направляющую с полимерным вкладышем.

Фома Кузьмич, клиент

У нас на портале каретки забивает стружкой. Слесарь раз в неделю всё разбирает, чистит и шприцует заново. А через неделю опять.

Елисей, стажёр

А вы смазывайте почаще, чтобы стружка не задирала. Смазки много не бывает.

Кулибин, инженер

Бывает. Смазка в грязном цеху — это липкая лента от мух: чем её больше, тем больше на ней всего, что летает. Мелкая стружка в смазке становится пастой для шлифовки, и каретка сама себя полирует до люфта. Тут два решения. Если точность нужна обычная — убрать смазку совсем, поставить скольжение. Если высокая — оставить шарики, но закрыть рельс защитой и поставить на каретки скребки.

Обычный рефлекс — больше смазки. В грязном цеху он ускоряет износ.

Качение или скольжение

Четыре узла у разных клиентов. Какой способ ехать здесь выигрывает?

Какие бывают направляющие

Основных видов пять. У каждого своя форма, свои сильные стороны и своё место на машине. Это первое, что нужно понять из описания клиента: от вида зависит всё остальное. Переключай вкладки.

Профильный рельс с кареткойРельс сложной формы и каретка, которая его охватывает, внутри — шарики или ролики. Самый частый вид на станках с ЧПУ и в точной автоматизации. Выигрывает точностью, жёсткостью и нагрузкой. Требует ровной обработанной поверхности под рельс и смазки. Бывают и скользящие профильные рельсы с полимерным вкладышем — снаружи похожи, внутри без шариков.

Круглый вал с втулкойВал и втулка, которая по нему ездит. Встречается в 3D-принтерах, лёгких станках и гравёрах, в упаковке, в медицинском оборудовании. Выигрывает простотой монтажа и ценой: не нужна идеальная поверхность под всю длину. Проигрывает жёсткостью: вал без опоры прогибается посередине, и тем сильнее, чем длиннее пролёт и тяжелее груз. На длинном ходу берут вал на опоре.

Кулибин, инженер

Длинный вал без опоры — это гамак, а не балка. Повесь гамак между соснами и ляг в середину — ниже всего провиснешь ровно там, где лежишь. Вал так же: чем он длиннее и чем тяжелее груз, тем ниже середина. Деталь посередине хода выйдет не того размера, что по краям. Услышал «вал длинный, груз тяжёлый» — первым делом спроси, есть ли под валом опора.

Плоская низкая направляющаяШирокий плоский рельс и каретка, которая охватывает его края. Нужна, когда по высоте нет места: приборы, медицинские столы, лёгкая автоматизация, мебельная фурнитура. Выигрывает малой высотой и весом. Проигрывает нагрузкой и жёсткостью: тяжёлый станок на ней не построишь.

Профиль с роликамиНесущий профиль, по кромкам которого катятся ролики на плите. Встречается в порталах автоматизации, упаковке, раскрое, на длинных осях. Выигрывает длинным ходом, скоростью и тем, что профиль сам несёт нагрузку. Проигрывает точностью и жёсткостью профильному рельсу.

ТелескопическаяНесколько частей, которые выдвигаются друг из друга, как ящик стола. Встречается там, где узел надо выдвинуть наружу: выдвижные блоки оборудования для обслуживания, двери и люки, выдвижные полки и лотки. Выигрывает тем, что в сложенном виде короткая, а выдвигается далеко. Особенность — груз на , поэтому нагрузку по ней всегда уточняют отдельно.

Встречается и квадратный профиль: каретка охватывает его со всех сторон, не проворачивается и работает одиночным рельсом, без второй направляющей.

По одной фразе клиента часто уже понятно, о каком виде речь. Нажми на то, что слышал.

Нажми на любую фразу

Узнай вид по описанию

Четыре описания узлов. Какой вид направляющей подходит?

Телескопическая: что уточнить у клиента

Телескопические направляющие бывают от лёгких, для ящиков и приборных полок, до очень тяжёлых, которые выдвигают аккумуляторные отсеки поездов и оборудование спецмашин. У стальных — шарики между частями, как в рельсовой каретке. В каталогах их различают по шести признакам. Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.

Насколько выдвигается

Частичное выдвижение — примерно на три четверти длины. Полное — на всю длину. Сверхвыдвижение — дальше собственной длины. Бывают и такие, что выдвигаются в обе стороны.

Груз на пару

В каталоге пишут, сколько выдерживает пара направляющих в полностью выдвинутом виде. Например, от нескольких десятков килограммов у лёгких до двух тонн на пару у самых тяжёлых.

Сколько раз выдвигать

Груз указывают для определённого числа выдвижений — например, десять тысяч или сто тысяч. Чем больше выдвижений нужно, тем меньше допустимый груз.

Как стоит

Допустимый груз зависит от того, как направляющую поставят. Поэтому спрашивают положение установки.

Фиксация

Удержание в закрытом положении, замок в открытом или закрытом, доводчик, который мягко дотягивает ящик. Нужна там, где узел не должен выехать сам — например, на машине в движении.

Материал

Оцинкованная сталь — обычный цех. Нержавейка — мойка, пищевое производство, морская вода. Алюминий — когда важен вес.

Итог первого урока

Объясняешь, зачем нужна направляющая: ведёт по прямой, держит нагрузку, не люфтит. От неё зависит точность детали у клиента.
Знаешь, из чего состоит линейная ось, и отличаешь направляющую (рельс с кареткой) от привода (винт, гайка, опоры, двигатель).
По жалобе понимаешь, куда смотреть: «едет криво, качается» — направляющая; «не едет, сползает сама» — привод.
Объясняешь разницу качения и скольжения и знаешь, где какое выигрывает. Помнишь, что смазка в грязном цеху собирает абразив.
Различаешь пять видов направляющих — профильный рельс, круглый вал, плоскую низкую, профиль с роликами и телескопическую — и по фразе клиента понимаешь, о каком речь.

Что сделать перед вторым уроком

Найди направляющие у своего клиента

Хоть на фотографии станка из переписки. Определи вид и посчитай, сколько кареток на оси

Посмотри, чем двигают ось

Винт, ремень или зубчатая рейка — запомни, что увидел. Во втором уроке разберём, чем они отличаются
