Уплотнения — почему течёт сальник

Сальник поменяли, а через неделю снова течёт. Клиент уверен, что деталь бракованная. Почти всегда причина известна заранее — и почти всегда она случилась до того, как сальник попал в узел.

Зачем это нужно

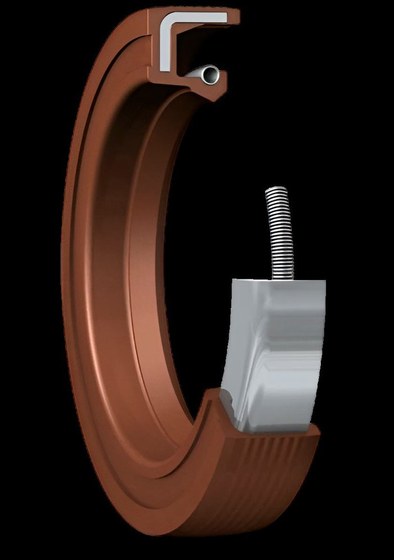

Сальник в разрезе: резиновое тело, металлическая обойма и браслетная пружина на кромке

Разрез сальника. Тёмное — резина, светлое — металлическая , витая деталь справа — та самая браслетная пружина, которая прижимает рабочую кромку к валу. Именно она выпадает при рывке из упаковки, и именно обойму гнёт удар молотком.

Сальник — самая массовая уплотнительная деталь на вращающемся валу. Внутри у неё три части: резиновое тело с рабочей кромкой, металлическая обойма, которая держит посадку, и браслетная пружина, прижимающая кромку к валу. Работает она ровно до тех пор, пока все три целы и стоят как надо.

Зачем это нужно в разговоре. Рекламация на сальник приходит как обвинение в браке, а браком она оказывается редко: деталь обычно портят до того, как она попала в узел. Если ты за три вопроса показываешь клиенту, на какой стадии это случилось, разговор перестаёт быть спором о возврате и становится разговором о том, что поменять у него на участке.

Этот спецкурс — про одну деталь и одну ситуацию: пришла рекламация на сальник. В основном курсе разобрано, почему уплотнение течёт из-за подбора и монтажа. Здесь цепочка длиннее: она начинается на складе и проходит через шесть рук, прежде чем деталь окажется на валу.

6стадий до работыПриёмка, склад, перевозка, распаковка, монтаж, узел вокруг. На каждой своя порча

1 минна то, чтобы испортитьСтолько занимает неудачная запрессовка. Служить деталь должна годы

0раз это бракЗаводской дефект сальника — самая редкая причина из всех возможных

До монтажа: что успело случиться

Механик берёт сальник из коробки и считает, что держит в руках новую деталь. На самом деле у неё уже есть история, и в этой истории могло произойти четыре разные неприятности.

Коробку помяли или порвали в дороге — внутрь попала пыль. Сальник выглядит целым, но на его рабочей кромке уже есть . Он не потечёт сразу: он просто проживёт вдвое меньше, и никто не свяжет это с транспортной компанией.

Что делать: детали из повреждённой упаковки не ставят молча — их осматривают и чистят.

Условия те же, что для любых уплотнений: без прямого света, без озона от сварки и электродвигателей, без контакта с медью и латунью, без сдавливания. Плюс отдельное правило именно для склада: заводскую упаковку вскрывают непосредственно перед монтажом, а не заранее «чтобы было под рукой».

Отдельная ловушка — предварительно смазанные сальники. Их удобно хранить открытыми, но смазка собирает на себя всю пыль помещения.

Классика ремонтного участка: ящик с запчастями, открытый сверху, с острыми углами внутри. В нём копится влага и грязь, а сальники цепляются друг за друга. Пружина выскакивает и остаётся на дне ящика.

Что делать: тара закрытая, без острых углов, легко моется. Из упаковки достают ровно то количество, которое сейчас поставят.

Самая обидная причина. Упаковку вскрывают острым — и оставляют надрез по наружному диаметру сальника. Этот надрез не видно, пока узел не собран, а потом идёт статическая течь мимо сальника, и все ищут причину в кромке.

Второй вариант того же: при рывке из упаковки выпадает пружина. Сальник ставят без неё. Прижима кромки нет вообще — течь появится в первые часы.

Отсюда уточняющий вопрос, который почти никто не задаёт, когда потекло сразу: а пружина на месте была? Механик, поставивший сальник без пружины, обычно этого не заметил и честно скажет «поставил как обычно».

Пять способов испортить сальник за минуту

Дальше деталь попадает в руки сборщика. Здесь всё решается быстро.

Молотком и выбитая пружина Самый частый способ. Удар перекашивает сальник, гнёт металлическую обойму и выбивает пружину. В серийной сборке монтаж молотком не применяют вообще; в ремонте — только если конструкция сальника это выдерживает

Не той давит не туда Оправка должна совпадать с сальником, валом и корпусом по размерам. Оправка не по размеру давит не туда: кромка садится криво, наружный диаметр повреждается

Грязной или битой оправкой отпечатается на детали Оправка живёт на верстаке и собирает стружку. Всё, что на ней есть, отпечатается на сальнике. Её осматривают и чистят так же, как саму деталь

Слишком быстро течь мимо сальника Резкая запрессовка выталкивает сальник, перекашивает его и роняет пружину. Результат — неравномерный износ и статическая течь, то есть мимо сальника, а не через него

Слишком сильно, до упора выгнутая обойма Чрезмерное усилие выгибает металлическую обойму. Снаружи деталь выглядит нормально, а геометрия уже нарушена. Запрессовку ограничивают по глубине, а не «до конца»

И место, где всё это происходит. Стружка, острые углы, сигаретный пепел на верстаке — всё это попадает под кромку при посадке. Чистое место монтажа стоит ноль рублей и экономит комплект.

Фома Кузьмич, механик

Вот, привёз обратно. Третий ваш сальник за два месяца, и все текут. Брак у вас идёт, ничего не хочу слушать.

Кулибин, инженер

Слушать как раз буду, а вы пока переверните его обоймой к свету. Видите вмятину на кромке ободка? Это не с завода — это молоток. И вот тут, по наружному краю, ровный надрез — это нож, которым вскрывали пакет.

Сальник как очки: уронил разок — и дальше сколько ни протирай, видно не станет. Три детали подряд с одинаковыми следами — это не брак партии, это один и тот же верстак. Давайте я вам оправку подберу под этот размер, и четвёртый простоит два года.

Молоток давит в одну точку: деталь идёт с перекосом, обойму гнёт, пружину выбивает. Оправка по размеру распределяет усилие по всему торцу — и это вся разница между деталью на два года и течью через неделю.

Вал и корпус: то, во что сальник ставят

Даже целую деталь, поставленную правильно, можно погубить посадочным местом. Здесь две поверхности, и обе портятся своим способом.

На что смотреть. Фаска на входе должна быть без заусенца: заусенец срезает наружное резиновое покрытие, и узел течёт мимо сальника с первого дня. Отверстие корпуса, наоборот, должно быть шероховатым — на отполированном обойма не держится и выползает. Пора в литье даёт течь мимо детали, а царапина на валу поперёк хода режет кромку при первом же надевании.

Вал

по нему работает кромка

Царапины. Появляются не в работе, а при перевозке и хранении: валы возят навалом, без защиты, и они трутся друг о друга. Кромка режется об эту царапину при первом же надевании

Проверять вал перед монтажом — отдельная операция, а не «посмотреть мельком». Царапина поперёк хода опаснее продольной

Корпус

в нём сидит обойма

Разъёмный корпус из двух половин. Стык между половинами — готовый путь для течи мимо сальника. Здесь нужен сальник с наружным резиновым покрытием, который этот стык перекроет

Лак и клей эту задачу не решают, хотя их пробуют применять постоянно

Три вещи про корпус, которые звучат неожиданно

Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.

Поры в литье

и литейный песок

Раковины в литом корпусе дают течь мимо сальника, а остатки формовочного песка работают абразивом. Допустимый размер поры — не больше трети ширины посадочного пояска

Слишком гладкое отверстие

алюминий и магний

Здесь всё наоборот по сравнению с валом: отверстие корпуса должно быть шероховатым, примерно 10–25 мкм. На слишком гладком сальник не держится и выползает

Электрохимия

разные металлы рядом

Стальная обойма в алюминиевом корпусе даёт коррозию на стыке. Лечится сальником с наружной резиной: металл с металлом просто не соприкасается

И про фаску на входе в отверстие: 15–20°, без заусенцев. Слишком большая или заусенец на переходе срезают наружное резиновое покрытие при запрессовке — сальник заходит, выглядит нормально, и течёт мимо него с первого дня.

Коррозия вала

Последняя строка атласа, которая объясняет отказы «на ровном месте». Вал под сальником ржавеет — от влажного воздуха, от простоя, от того, что машина зимовала на улице. Ржавчина работает как наждак: она не даёт кромке сесть плотно и стачивает её за недели.

Заметить это можно только на снятом узле, поэтому в разговоре вопрос звучит иначе: «машина долго стояла без работы?» Если да — менять один сальник бессмысленно, сначала смотрят состояние вала.

Чем смачивают кромку перед посадкой

Сальник перед установкой смазывают — иначе кромка пойдёт по сухому валу и сгорит в первые минуты. Но смазать можно и во вред.

Чем нельзя

две частые подмены

Первым, что стояло на верстаке: солидолом, литолом, «любым маслом». Часть таких смазок химически несовместима с материалом кромки — она разбухнет или задубеет

Вторая подмена — смазка из открытой банки, простоявшей полгода. В ней уже есть пыль, и эта пыль пойдёт прямо под кромку

Чем нужно

правило простое

Тем маслом, которое будет в узле. Оно заведомо совместимо с материалом и заведомо чистое, если взято из закрытой ёмкости

Ёмкости со смазкой на участке держат закрытыми — это то же требование, что к таре с деталями

Отдельный случай — сальник без масляной полости. Если конструкция узла такова, что между кромкой и маслом нет резервуара, смазки кромке взять неоткуда. Тогда меняют не смазку, а тип уплотнения: берут исполнение, рассчитанное на работу без полости. Признак в разговоре — клиент говорит, что «масла там немного, он больше от пыли».

Собрано, но ещё не работает

Стадия, о которой не думает никто. Узел собрали, сальник стоит, но машину ещё не запустили: она едет по цеху, ждёт на площадке, стоит месяц на складе готовой продукции. Всё это время уплотняемое место открыто.

Ультрафиолет и озон

Открытая кромка стоит под солнцем или рядом со сваркой на соседнем участке. Эластомер задубевает ещё до первого оборота вала

Пыль и грязь

Открытое место работает как ловушка. Всё, что осело, при запуске уйдёт под кромку

Механика

Задели при перемещении, положили на бок, зацепили стропой. Кромка мнётся или режется, и это уже не исправить

Решение простое и дешёвое: уплотняемое место закрывают крышкой или колпачком до запуска. Если у клиента цикл сборки долгий, а машины стоят на площадке — это готовый повод для разговора, и он не про цену детали.

Как из этого сделать разговор

Клиент приходит с готовым выводом: «у вас брак». Спорить бесполезно — вместо спора работает разбор. Четыре вопроса по порядку, от простого к тому, что клиенту неприятно признавать.

Порядок не случайный. Первые два вопроса — про саму течь, и каждый отсекает примерно половину версий: время делит причины на монтажные и эксплуатационные, место — на те, что идут через кромку, и те, что мимо детали. Только после этого разговор переходит к людям: сначала к тому, чем ставили, потом к тому, где комплект лежал до монтажа. Если начать с людей, клиент слышит обвинение, и разбор на этом заканчивается.

Когда потекло?

В первые часы — почти наверняка монтаж или повреждение детали до него. Через месяцы — подбор, среда или состояние вала

Течёт через кромку или мимо сальника?

Мимо, по наружному диаметру, — это надрез, перекос при запрессовке, разъёмный корпус или поры в литье. Через кромку — вал, среда или подбор

Чем ставили и на чём?

Оправка или молоток, чистый ли верстак, смотрели ли на вал перед сборкой. Спрашивать нужно без обвинительной интонации — вы выясняете, а не ищете виноватого

Где лежал комплект и сколько?

Открытая тара, стеллаж у сварки, вскрытая полгода назад упаковка — всё это меняет вывод

Через кромку — смотрим вал, среду и подбор. Мимо сальника, по наружному диаметру, — надрез, перекос при запрессовке, разъёмный корпус или поры в литье. Это первое, что нужно развести в разговоре.

Мнимая течь

Отдельный случай, из-за которого меняют исправные детали. Тонкая масляная плёнка на валу под сальником — это норма, а не течь: без неё кромка работала бы всухую и сгорела. Течь — это капли, подтёк, лужа. Плёнка, которую видно на просвет, — признак того, что узел работает правильно.

Как отличить в разговоре: попроси клиента протереть вал насухо и посмотреть через сутки работы. Если появилась влажная полоска — это плёнка. Если набежала капля — это течь.

Разбор трёх рекламаций

Клиент в каждом случае уверен, что виноват сальник.

Забрать с собой

Тезисы

Где течётПо валу — кромка, среда, подбор. Мимо, по корпусу — повреждение, перекос, литьё

Когда потеклоЧасы и дни — монтаж. Месяцы — подбор и условия работы

ПружинаПервый вопрос при быстрой течи: была ли она на месте

МолотокОдинаковые следы на нескольких деталях — это верстак, а не партия

ПлёнкаВлажный след — норма. Капля — течь

Фаска на входеБез заусенцев, иначе срежет наружную резину при запрессовке. Угол смотри в шпаргалке

Файлы для скачивания

PDF Скачать шпаргалку (PDF)Шпаргалка: Уплотнения — почему течёт сальник. Шероховатость отверстия, фаска, допустимая пора. Распечатай и держи под рукой

Итог

Знаешь шесть стадий, на которых сальник портится до того, как начал работать.
Отличаешь течь через кромку от течи мимо сальника и понимаешь, что это разные причины.
Ведёшь разбор четырьмя вопросами, а не спором о браке.
Узнаёшь следы монтажа молотком и надрез от распаковки.
Объясняешь клиенту, почему масляная плёнка на валу — это норма.
Знаешь, что отверстие корпуса должно быть шероховатым, а не полированным.

Что сделать после курса

Возьми последнюю рекламацию по сальнику

Прогони её через четыре вопроса. Скорее всего, ответ найдётся на первых двух

Спроси у клиента, чем ставят

Если ответ «молотком» — это повод предложить оправку и разговор о ресурсе, а не о цене детали
