Завод, который проектирует уплотнение под узел, а не подбирает похожее из наличия. Значит, артикул тебе не нужен — нужны условия, в которых деталь работает.
Зачем это нужно
Механик присылает фотографию снятой манжеты и одну строку: «поставщик ушёл, нужна такая же». Артикула нет, чертежа нет, каталога производителя тоже нет — завод остался за границей вместе со своей нумерацией.
Вот что мы подбираем: профили под шток, поршень и вал, каждый — в своём компаунде. Дальше в уроке видно, чем они отличаются и как выбрать нужный.

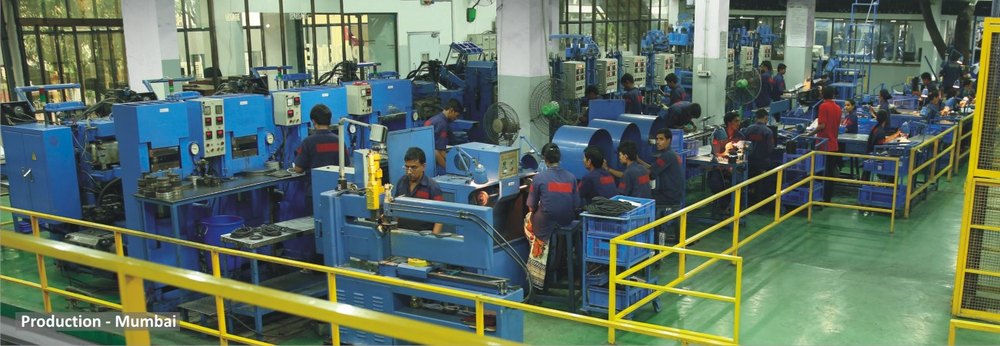

Цех завода в Мумбаи. Это не торговая компания с каталогом, а производство — поэтому и разговор идёт об условиях узла, а не о наличии на складе.
Кто такой SUEBEL
SUEBEL — завод, который делает уплотнения, а не торговая компания с прайсом. Отсюда и устройство линейки: пять компаундов под разные среды и температуры и набор профилей под вид движения — шток, поршень, вращающийся вал, пневматика. Клиенту он важен одним: когда прежний поставщик ушёл и артикула нет, подобрать можно по профилю и условиям узла, а не по чужому номеру. Это и есть разговор, к которому ведёт весь урок.
Разворачивай разговор: не «какой артикул», а «что происходит в узле». SUEBEL проектирует под условия — значит, им нужны условия, а не номер.
Отсюда весь курс. Ты не заучиваешь обозначения — их сотни, и завтра завод добавит новые. Ты учишься снимать с узла пять-шесть параметров и называть пределы того исполнения, которое предлагаешь. Конкретную позицию подберёт технический отдел; твоё дело — принести верные вводные и не пообещать невозможного.
Где эти узлы у клиента
Три режима, о которых пойдёт речь дальше, — это три разных цеха. Полезно сразу определять, кто именно звонит.
Одна и та же машина может дать сразу два режима: у пресса есть и гидравлический шток, и пневматика в системе подачи.
Пять компаундов
Материал у SUEBEL обозначается двумя буквами, и этих сочетаний всего пять. Это тот редкий случай, когда обозначение стоит выучить: пять букв закрывают весь разговор о материале.
Первое, что ломает подбор. Клиент называет температуру среды, а работать материалу приходится при температуре кромки. Она выше: губа трётся, трение греет. Поэтому «масло у нас 70 градусов» — это ещё не ответ.
Второй случай из той же серии: масло действительно 70 °C, а цилиндр стоит вплотную к печи и получает тепло излучением. Уплотнения штока на таких цилиндрах горят раньше срока. Здесь берут витон, а если и его не хватает — водяное охлаждение и сальниковую набивку.
А тефлон с бронзой — вообще не одежда, а термос: от минус двухсот до плюс двухсот шестидесяти ему всё равно.
Проверить, что за резина, можно прямо в цехе
Иногда спор упирается в то, из чего сделана старая деталь. Клиент говорит «витон», по цене похоже на нитрил. Есть пять проб, которые различают материалы без лаборатории на стороне.
1 мин 17 с. Плотность, проба на горение, проба Байльштейна с медной проволокой и пиролизная проба. Озвучка английская — включи русские субтитры кнопкой в плеере.
У витона около 1,8 против 1,2–1,3 у остальных резин. Самая быстрая проверка
Силикон горит и оставляет белый пепел. Ни один другой материал так не делает
Прокалённой медной проволокой проводят по образцу и снова вносят в пламя. Изменился цвет пламени — проба положительная, пример: неопрен
Витон не реагирует на соляную кислоту 80 % концентрации
Пары нагретой резины переводят в раствор по ASTM, и он меняет цвет: красный — неопрен, зелёный — нитрил
Какой компаунд назвать
Четыре запроса из трубки. В каждом — одна деталь, которая решает.
Предел по давлению
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Главный вопрос звучит не «сколько бар держит уплотнение», а «сколько бар держит вот это уплотнение из вот этого материала». Одна и та же форма из разного компаунда даёт разный потолок — и разницу в два раза.
Причина в экструзионном зазоре. Под давлением материал затекает в щель между подвижными деталями и рвётся. Чем выше давление, тем меньше должен быть зазор, — конкретные допуски у SUEBEL смотрят в каталоге, по памяти их не называют.
Форма не меняется ни разу — меняется только материал. От нитрила до тефлона с бронзой потолок вырастает в два с половиной раза.

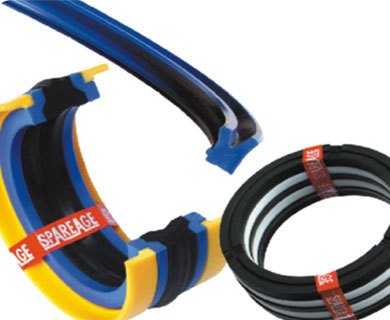

Те же самые профили вживую. Цвет говорит о материале, но единого кода цвета у производителей нет — марку спрашивают, а не определяют на глаз.
160 бар
Твёрже нитрил не делают: выше 90 единиц материал становится хрупким. Поэтому 160 бар — потолок именно для нитрила, а не для формы
300 бар
Форма и размеры те же, поменялся только материал. Прирост почти вдвое — за счёт прочности на разрыв
250 бар
Ткань не даёт материалу затекать в зазор. Компромисс между обычным нитрилом и полиуретаном
400 бар
Двустороннего действия: держит давление с обеих сторон одним уплотнением. Собирается из O-кольца и тефлонового элемента
400 бар
Резиновый уплотняющий элемент и опорные кольца с двух сторон, плюс встроенная опора из нейлона со стеклом под боковую нагрузку

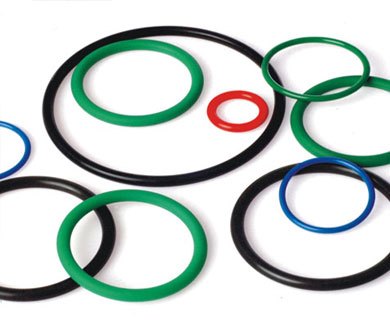

Отдельная история — O-кольцо
Кольцо круглого сечения держит куда больше, чем от него ждут, но только если рядом стоит опора. Здесь у SUEBEL видна прямая связь твёрдости и давления:
По отдельному кольцу не сказать ни марку, ни твёрдость. Подробный разбор — в спецкурсе «O-кольца» в этом же блоке.
Отсюда практический вывод для разговора: когда клиент говорит «дайте что-нибудь потолще, чтобы держало», отвечай не про толщину. Спрашивай давление и зазор. Толщина в этой задаче не участвует.
Предел по скорости
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Кромка уплотнения не касается металла напрямую — между ними плёнка масла в несколько микрон. Сухой ход поднимает температуру лавинообразно, и уплотнение выходит из строя за минуты, а не за месяцы.
На высокой скорости плёнка рвётся. Оборудование начинает двигаться рывками: плёнка порвалась — движение застопорилось, смазка вернулась — пошло дальше. Это стик-слип, и клиент описывает его словами «дёргается» или «идёт скачками».
Разница двадцатикратная, и держится она на одном свойстве: тефлон с бронзой смазывает себя сам, поэтому плёнка среды ему не нужна.
Нитрил, витон и полиуретан. Предел ставит именно рывковое движение, а не прочность
Уплотняющий элемент из бронзонаполненного тефлона смазывает себя сам, поэтому плёнка среды ему не нужна
И то в основном для статики и малых скоростей. В динамике берут X-кольцо: у него две точки контакта и оно не перекручивается в канавке
Нагрузка — не задача уплотнения
Уплотнение умеет только уплотнять. Держать вес штока или поршня оно не рассчитано: под весом кромка прижимается с одной стороны сильнее, с другой отходит, а иногда просто сминается. Для веса ставят направляющие и опорные кольца.

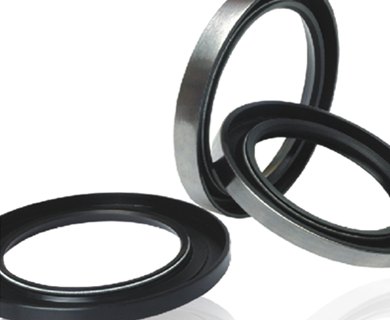

Вращающийся вал
Здесь один вопрос важнее всех остальных: есть ли на валу давление. Саму цифру запоминать не нужно, она есть в шпаргалке в конце курса.
Снаружи исполнения почти не различаются — именно поэтому по фотографии их не подбирают. Разница внутри: в твёрдости, в обойме и в длине губы.
Поэтому вопрос «давление на этом валу есть?» задаётся всегда, даже когда кажется, что речь про обычный сальник. Услышал «есть» — исполнение меняется целиком.
Скорость на валу
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Если давление всё-таки есть
стандарт
До 0,5 бар. База, от которой считают всё остальное
под давление
Внешне почти не отличается от AIA. Внутри: материал жёстче, внутренний диаметр обоймы меньше и работает как опора, губа короче и толще
свыше 30 бар
Разные конструкции под высокое давление на вращающемся валу. AFN — до 400 бар
Подбери исполнение по условиям вала
Три ответа — и остаётся одно направление с объяснением, почему именно оно.
Это не заказ, а подготовка к разговору с техническим отделом.
Пневматика — не уменьшенная гидравлика
Пневматические уплотнения работают в основном при 7 бар, в отдельных случаях до 16. Это не «те же уплотнения, только слабее»: у них другая геометрия и другая твёрдость.
U-образная манжета уплотняет так: среда под давлением заходит внутрь профиля и разводит обе кромки в стороны. Чтобы это сработало при 7 бар, кромки делают тонкими и мягкими. Гидравлическая манжета на таком давлении просто не раскроется как надо.
Высокое трение, высокая температура — отказ за часы, не за месяцы
Кромку разрывает давлением сразу
Что предлагают под пневматику
Крепится прямо на шток: ни поршневой головки, ни канавок не требуется. Заметно упрощает узел
Работает сразу как уплотнение штока и как грязесъёмник. Давление низкое — можно совмещать
Когда смазанный воздух подать нечем: уплотняющий элемент тефлоновый, смазывает себя сам
U-манжета до 1 м/с. Материал мягкий, натяг меньше, чем у гидравлических
. Стоят внутри цилиндра с двух сторон и гасят удар на подходе к концу хода. Похожи на грязесъёмник, а задача другая
В пневматике цилиндр часто из мягкого материала, поэтому опорное кольцо берут мягкое, чтобы не портить стенку
Защита от абразива
Грязесъёмник — не аксессуар, а часть системы уплотнения. Частица, попавшая под кромку, портит не только уплотнение: она царапает шток или расточку, а это уже ремонт железа, а не замена расходника.
Так что если механик из проката говорит «у вас уплотнение болтается» — это не дефект, это работа.
Простой клиента стоит дороже уплотнения
Уплотнение — копеечная деталь. Дорого стоит то, что происходит вокруг неё: остановленная линия, разобранный узел, бригада, которая этим занята.
Разъёмные исполнения бьют ровно в эту точку: узел не нужно разбирать целиком, оборудование запускают за считаные часы. В разъёмном виде поставляют шевронные комплекты и сальники вращающегося вала.
35 секунд. Разъёмное кольцо разводят руками и заводят стык — то, что словами объясняется дольше, чем показывается.
Сначала в корпус уходит разрезанный конец, потом укладывается остальная часть. Наоборот — уплотнение деформируется ещё до пуска
Обязательна. Без неё уплотнение проворачивается в корпусе или выпадает. Это не опция, а условие работы
Как это звучит в разговоре. Не «у нас есть разъёмные уплотнения», а «сколько у вас стоит час простоя этой линии». Дальше арифметика делает всё сама: разница в цене уплотнения теряется на фоне одной смены простоя.
Тот же довод работает и против дешёвых аналогов. Экономия на детали оборачивается ростом трения, а значит — расходом энергии, износом железа и внеплановой остановкой. Энергоаудит, который сейчас проводят всё чаще, эту разницу показывает в деньгах.
Монтаж: где теряют новое уплотнение
Часть рекламаций — это не брак и не ошибка подбора, а повреждение при сборке. Уплотнение режут об острую кромку, о резьбу или об отверстие канала, а потом ищут виноватого в поставке.
2 мин 16 с. Подготовка узла, оправки для прохода над резьбой и отверстиями, во второй половине — сборка PTA: тефлоновый элемент растягивают на конусе и обжимают обратно.
На расточке цилиндра и на штоке. Острая кромка режет губу за один проход
Узел промыть от загрязнений. Попавшая при сборке частица работает как резец
Рабочей средой или совместимой смазкой — и уплотнение, и деталь
Полностью, при сборке. Оставшийся воздух даёт дизель-эффект и прожигает кромку
Если уплотнение лежало на холоде — до комнатной температуры. И не греть над источником тепла: резкий перепад его портит
Инструментом с острыми кромками не работать. Оправки простые, их изготавливают на месте и используют многократно — чертежи даёт производитель по запросу
И заодно скажите, чем заводили уплотнение над резьбой. Если отвёрткой — у производителя есть чертежи оправок, их делают на месте за час и потом используют годами.
Не спорить и не соглашаться сразу, а перевести разговор в факты. Снятая деталь отвечает на вопрос быстрее, чем переписка.
Отдельно — сборка PTA
Это единственное исполнение из курса, где монтаж требует специального приёма. PTA состоит из O-кольца и уплотняющего элемента из тефлона с бронзой. Тефлон нельзя просто надеть — его растягивают и потом обжимают обратно.
Растягивают и укладывают на место
Растягивают на конусной оправке. Толкателем прикладывают равномерное усилие, чтобы растяжение шло одинаково во все стороны
Конической оправкой с широким углом по внутреннему диаметру — чтобы элемент сел в канавку
Без них операция не выполняется. Если у клиента такой оснастки нет, это надо выяснить до отгрузки, а не после
Замена без артикула
Это главный коммерческий довод курса, и он идёт от самого производителя.
Замена возможна по функциональному профилю. Если форма решает ту же задачу и подходит по размерам, уплотнение одного производителя заменяется уплотнением другого. Уникальность каталогов держится не на физике.
Производители добавляют в профили нефункциональные признаки — детали формы, которые ни на что не влияют, но позволяют запатентовать линейку и сделать её «эксклюзивной». Именно они мешают найти замену по картинке, хотя работать деталь будет одинаково.
Формулировка другая: заменяется профиль, а не артикул. Мы смотрим не на номер из чужого каталога, а на то, что уплотнение делает в узле, и подбираем по этому. Разница между дешёвой резиной и компаундом — она настоящая, и вот её как раз стирать нельзя.
Почему дешёвый аналог дороже
Производитель об этом говорит прямо, и довод стоит того, чтобы разобрать его по частям.
В дешёвых изделиях много наполнителей. Материал называется так же, а свойств этого материала уже не даёт
Составы SUEBEL делались под уплотнительные задачи и доводились годами. Это не та же резина, что идёт на прокладки общего назначения
Неверный профиль и разболтанные допуски дают лишнее трение. Оборудование ест больше энергии, и переплата за год легко перекрывает всю экономию на детали
Что отвечаем
Три реплики, которые звучат в трубке почти дословно.
Что снять с узла
SUEBEL проектирует уплотнение, а не подбирает готовое, поэтому им нужны параметры узла. Набор зависит от того, что перед тобой.
Гидравлика и пневматика
Вращающийся вал — добавляется четыре пункта
Что именно удерживаем: масло, густую смазку, воду
Не обороты, а метры в секунду. Пересчёт делают по диаметру
В одну сторону или реверс
Минимум задан каталогом, при скорости выше 4 м/с требуется 55 HRC
Числа помогают подобрать конструкцию. Без них подбирают вслепую
Пыль, вода, окалина. От этого зависит, нужна ли пыльная губа или V-кольцо
Про несоосность стоит понимать физику, а не только записать цифру. Несоосность — это когда центр вала и центр корпуса не совпадают. Кромка прижимается с одной стороны слишком сильно, а с другой отходит от вала совсем: там износ, здесь течь.
Биение — история про скорость. На высоких оборотах кромка из-за инерции просто не успевает за валом, зазор раскрывается, и уплотнение начинает пропускать. Допуски по обоим параметрам есть в каталоге производителя — запроси их у технического отдела, если клиент готов замерить.
O-кольца — отдельный разговор
Кольцо уплотняет по трём разным поверхностям: по наружному диаметру, по внутреннему и по торцу, как во фланцевом соединении. Допуски у этих трёх случаев разные, ширина и глубина канавки — тоже.
Кому продаём
Продукт сквозной: уплотнения стоят везде, где есть давление или вращение. Разница не в отрасли, а в том, кто снял трубку.
Тот, кто разбирает узел и ставит уплотнение руками
У него на руках снятая деталь и течь. Чертежа нет и не будет. Про оправки и правила монтажа он, скорее всего, услышит впервые от тебя
Заход: «Пришлите фото снятой детали и скажите давление. По характеру износа сразу видно, что произошло»
Отвечает за то, чтобы линия не вставала
Его язык — простой, ресурс и стоимость владения. Разговор про цену детали ему неинтересен, разговор про часы простоя — очень
Заход: «Сколько стоит час простоя этой линии? Есть исполнения, которые меняются без полной разборки»
Работает с номенклатурой, а не с узлом
Ему нужен артикул и цена, и он честно не знает ни давления, ни скорости. Давить на него техническими вопросами бесполезно — он их не решает
Заход: «Дайте, пожалуйста, контакт механика по этому узлу — уточню два параметра, и подберём точно. Иначе рискуем привезти не то»
Как вести сделку
«Номер поищем, но подбирать будем по условиям — так деталь точно встанет и не потечёт». Дальше идут вопросы из раздела «Что снять с узла»
По характеру износа видно причину прошлого отказа. Отгружать новое уплотнение, не разобравшись, почему умерло старое, — значит готовить вторую рекламацию
Не хватает одного пункта — бери паузу на уточнение, а не угадывай исполнение. Угаданное всплывает через месяц, и объясняться будешь ты
Особенно для PTA: спроси, чем клиент будет его ставить. Оправки простые, чертежи запрашиваются у производителя
«Соберу параметры с механиком в четверг, в пятницу пришлю предложение с ценой и сроком». Не «я подумаю» и не «ждите ответа»
Что услышал — куда ведёшь
Что уточняешь: давление, скорость, среду, температуру, размеры
Куда ведёшь: подбор по функциональному профилю, а не по номеру
Что уточняешь: есть ли давление на уплотнении
Куда ведёшь: выше 0,5 бар — исполнение AHA, выше 30 бар — отдельная группа
Что уточняешь: скорость и смазывает ли среда
Куда ведёшь: тефлон с бронзой вместо резины
Что уточняешь: есть ли блок подготовки воздуха
Куда ведёшь: PTD с тефлоновым элементом
Что уточняешь: пиковое давление и величину зазора
Куда ведёшь: опорные кольца, полиуретан или армированный тканью материал
Что уточняешь: есть ли рядом источник излучения тепла
Куда ведёшь: витон, а если и его мало — охлаждение и набивка
Что уточняешь: характер загрязнения — крупное или пыль
Куда ведёшь: WCE с латунной губой и второй резиновой
Что уточняешь: стоимость часа простоя
Куда ведёшь: разъёмное исполнение шеврона или сальника
Забрать с собой
Тезисы
Файлы для скачивания
Итог
- Разворачиваешь разговор с артикула на условия узла и объясняешь клиенту, почему так надёжнее.
- Знаешь пять компаундов и их границы: NT, VT, RC, PU, BFT.
- Понимаешь, что температуру надо считать по кромке, а не по среде, и спрашиваешь про источники тепла рядом.
- Понимаешь, что потолок по давлению задаёт материал, а не форма: одна и та же манжета в полиуретане держит заметно больше, чем в нитриле.
- Знаешь, что пределы по скорости у резины и у тефлона с бронзой отличаются в разы, и слышишь в запросе слова, после которых разговор идёт про самосмазывающийся материал.
- Всегда спрашиваешь про давление на вращающемся валу, потому что у стандартного сальника предел по давлению совсем небольшой, а по фотографии исполнение не отличить.
- Не путаешь пневматику с гидравликой и знаешь, чем кончается замена одного на другое.
- Объясняешь, почему дешёвый аналог обходится дороже, — через простой, ремонт железа и расход энергии.
- Проговариваешь монтаж до отгрузки и знаешь, что PTA без оправки не ставится.
- Собираешь полный набор данных с узла и берёшь паузу, если чего-то не хватает, вместо того чтобы угадывать.
Что сделать после урока
В каждой найди ответ на вопрос про давление. Если ответа нет — это звонок на завтра
Тем клиентам, у кого уплотнения не доживают до срока. Часть таких случаев закрывается оправкой, а не заменой поставщика — пройди с ним порядок установки своими словами
Это та цифра, которую спрашивают чаще всего, и она зависит от узла: диаметра, давления и материала
