Защита и оснастка станков — теория. Урок 1: шесть видов защит

Защита — недорогая деталь, которая бережёт дорогую. В этом уроке разберём, какие защиты бывают, где каждая стоит на станке, из чего её делают и как её называет клиент.

Зачем это нужно

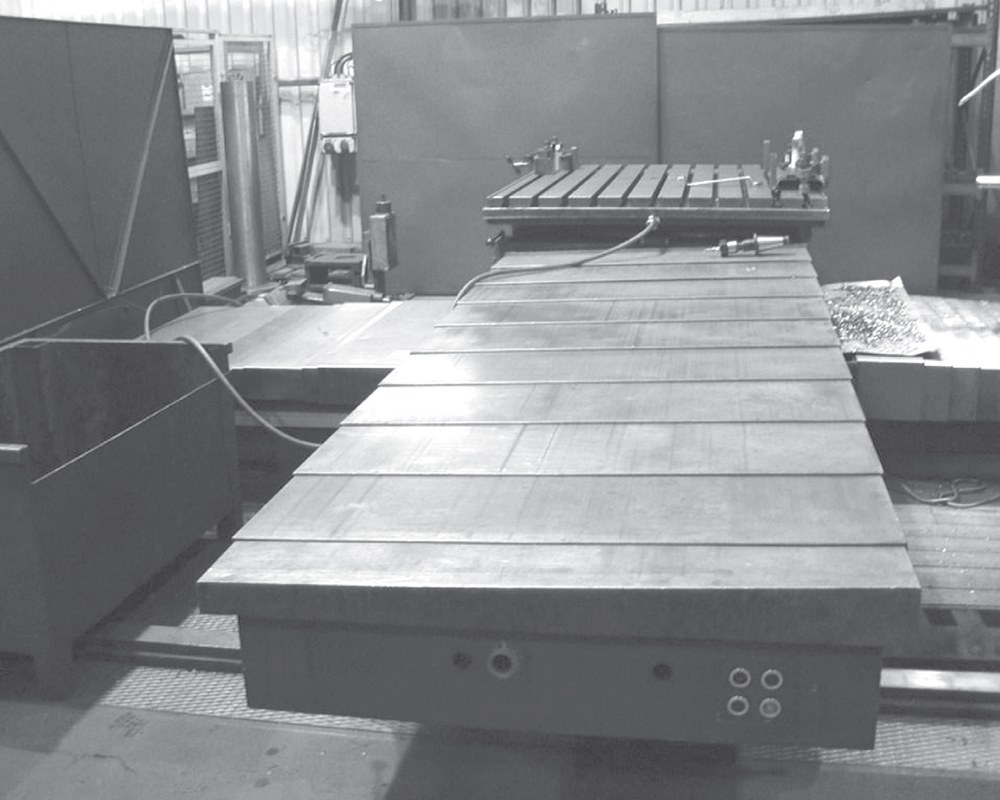

Станина большого станка: стальной кожух из секций перед столом — Стальной кожух на станине большого станка: секции закрывают путь, по которому ездит стол.

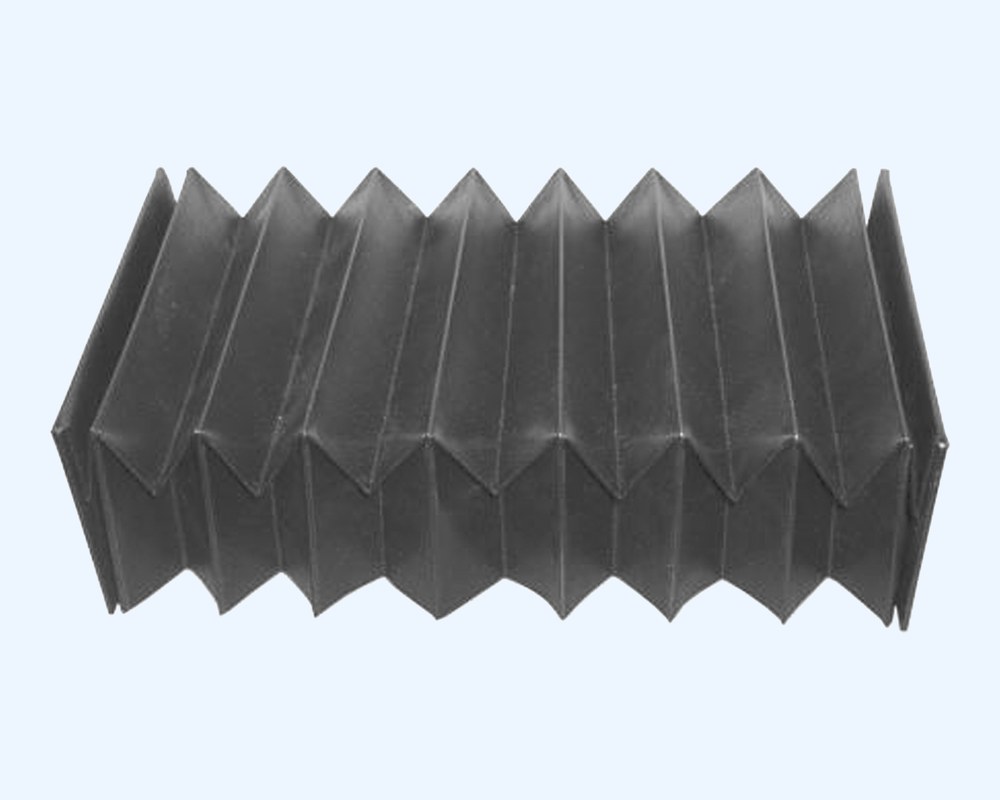

Тканевый чехол, сложенный ровными складками — Тканевый складчатый чехол: складки сжимаются и растягиваются вместе с узлом.

Станок двигает стол и шпиндель по . Это точные и дорогие детали: от них зависит, насколько ровно станок обрабатывает металл.

Во время работы летит стружка, брызжет , оседает пыль. Если всё это попадает на направляющую, она начинает стираться.

Порвалась защитаКопеечная деталь, на которую никто не смотрит

Стружка на направляющейРаботает как наждак при каждом ходе стола

Растёт люфтСтол начинает болтаться, точность падает

Ремонт станкаУже другие деньги и долгий простой

Защита стоит несопоставимо дешевле направляющей, которую закрывает. На этом держится главный довод в разговоре с клиентом.

Мирон, наставник

Клиент покупает не чехол, а ровную работу станка. Поэтому цену защиты сравнивай с ценой ремонта направляющей, а не с ценой чужого чехла.

Защиты — главная, но не единственная часть блока «Защита и оснастка станков». Вот что в него входит и где об этом рассказано.

ЗащитыЗакрывают узлы станка от стружки, СОЖ и пыли. Уроки 1 и 2

Конвейеры для стружкиВывозят стружку из станка, чтобы она не копилась. Урок 3

Очистка воздухаЛовит масляный туман над станком, пока он не разошёлся по цеху. Урок 4

ПылеулавливаниеЧистит воздух целого цеха от пыли и дыма. Урок 4

Очистка СОЖСнимает масло и грязь в баке станка, чтобы жидкость жила дольше. Урок 4

Где защиты стоят на станке

На одном станке часто стоит сразу несколько видов защит. Всего их шесть: , , , , и .

Каждая закрывает свой узел: направляющую, винт или шток цилиндра.

Шесть видов защит на одном станке и рядом с ним. Нажми на точки: что закрывает каждая и как она двигается вместе с узлом.

Защиты на схеме оранжевые, детали станка серые.

Клиент редко называет вид защиты сам. Он звонит с бедой, и по её описанию понятно, о каком узле речь.

«Порвало гармошку на фрезерном»Гофрозащита. Спроси, какая СОЖ и как быстро ездит узел

«Заклинило кожух на столе»Телескопическая защита. Секции перестали ходить вместе

«Штора перестала сматываться»Роллета. Устала пружина или барабан забило грязью

«Стружка лезет под кожух»Скребок на кромке секции износился или стоит неправильно

«Треснул пыльник на штоке»Манжета. Спроси, что попадает на шток и насколько он горячий

«Винт забивает горячей стружкой»Спиральная защита из стали

Шесть видов защит

Все шесть защит закрывают подвижный узел. Различаются они тем, как двигаются вместе с ним, и тем, что выдерживают. Сначала посмотри, как двигается каждая.

Нажми на точку в любой из шести схем: как защита ходит вместе с узлом.

Теперь про каждую подробнее: что закрывает, из чего сделана и чего не умеет. Переключай вкладки.

Плоская гофрозащита: тёмная ткань, сложенная ровными складками — Плоская гофрозащита. Складки держат форму за счёт пластиковой рамки внутри каждой из них.

Что закрывает. Направляющие станков, вертикальные оси, валы и винты. Лёгкая, поэтому подходит для быстрых перемещений и для вертикальных осей, где тяжёлая сталь была бы лишней.
Из чего. Ткань с покрытием: нейлон, ПВХ, огнестойкий нейлон. Складки соединяют сваркой или сшивают. Внутри каждой складки стоит .
Какие бывают. Обычная плоская, с поверх складок и круглая — на вал или винт. Для каждой формы свой опросный лист.
Чего не умеет. Ткань не держит тяжёлую горячую стружку и удар упавшего инструмента. Для этого есть сталь.

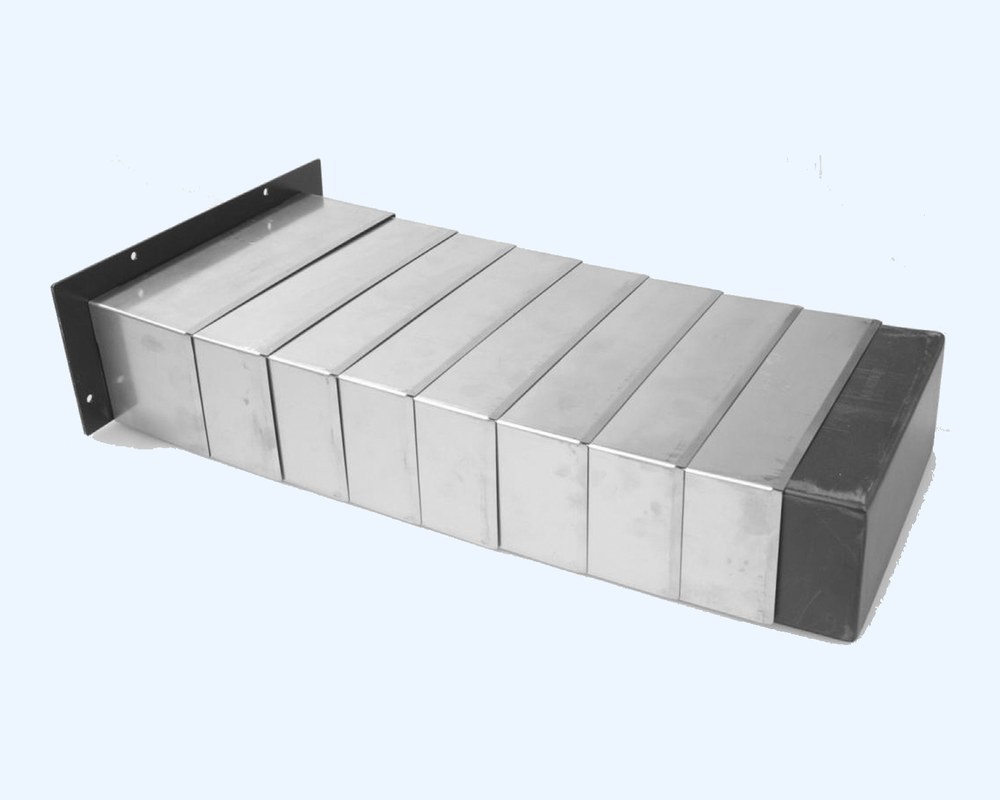

Телескопическая защита: стальные секции разной ширины, вложенные одна в другую — Телескопическая защита в сложенном и разложенном виде: секции вложены одна в другую.

Что закрывает. Направляющие станины, по которым ездит тяжёлый стол. Держит крупную и горячую стружку, жидкость и падение тяжёлых предметов.
Из чего. Обычная или нержавеющая сталь. На кромках секций стоят скребки и , при длинном или быстром ходе секции связывают .
Как делают. Только под конкретный станок: форма, число секций и крепления у каждой защиты свои. Готовой защиты «с полки» не бывает.
Чего не умеет. Она тяжёлая и требует точного замера. Как замерить, разберём во втором уроке.

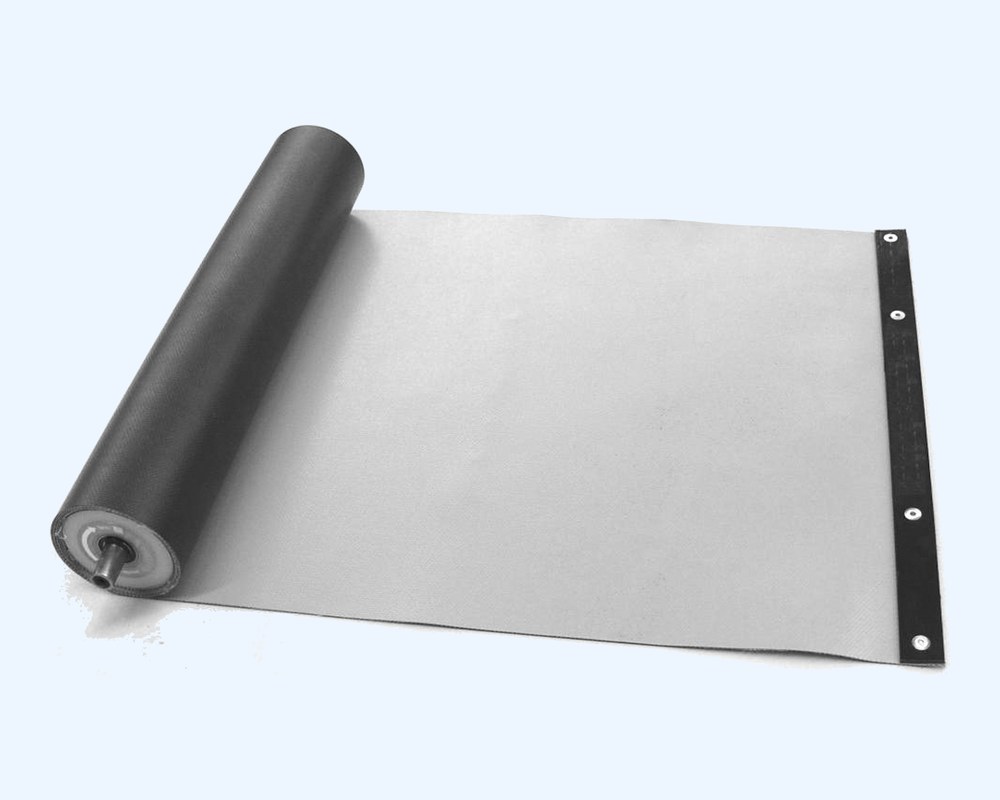

Роллета: полотно из тонкой стали частично размотано с барабана — Роллета: полотно сматывается на барабан, внутри барабана пружина.

Что закрывает. Направляющие и проёмы там, где места мало, а ход большой: всё, что не работает, спрятано в барабане.
Из чего. Полотно бывает из обычной стали, нержавейки, нейлона с ПВХ или из алюминиевого профиля. Барабан можно закрыть защитным боксом.
Как работает. Пружина внутри барабана только сматывает полотно. Разматывает его сам станок или оператор.
Чего не умеет. У пружины ограниченный ресурс. Если узел делает частые короткие ходы, она устаёт за полгода-год. Для таких узлов берут гофру или телескопическую защиту.

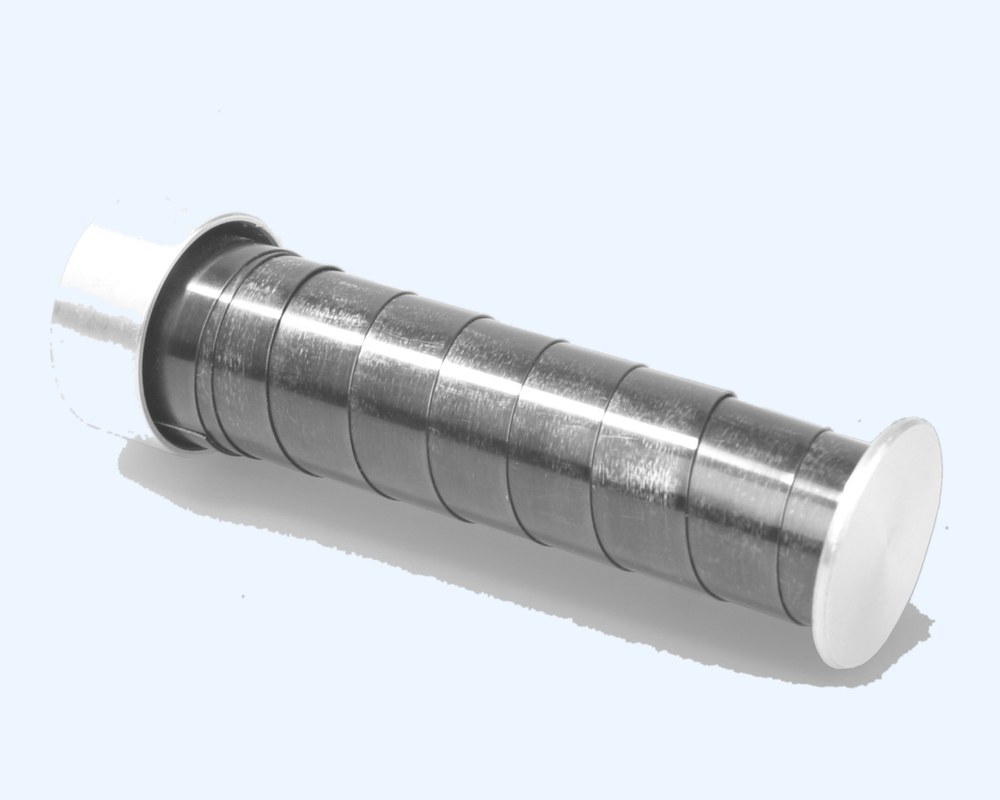

Спиральная защита: витки стальной ленты, вложенные друг в друга, между двумя торцевыми шайбами — Спиральная защита на винте. Витки ленты вложены друг в друга и сами возвращаются на место.

Что закрывает. Ходовые винты, валы, шпиндели, штоки гидравлических и пневматических цилиндров.
Из чего. толщиной от двух десятых миллиметра до миллиметра. Тонкая лента держит пыль и мелкую стружку, толстая держит удар, но её труднее надеть.
Как работает. Лента навита с натягом. Растянули — отпустили, и она сама вернулась: это свойство стали, а не механизм.
Чего не умеет. Между витками есть щели, поэтому жидкость она пропускает. На быстро вращающемся валу спираль начнёт бить. Если её перерастянуть, она уже не вернётся.

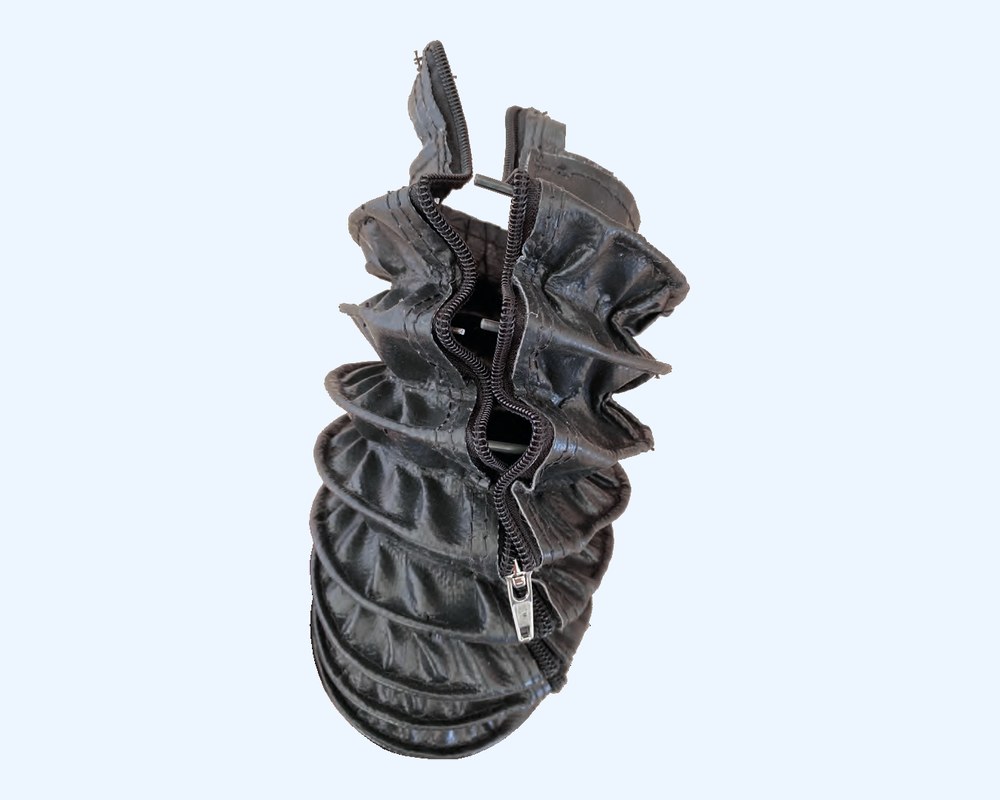

Круглая манжета на молнии, раскрытая по шву — Круглая манжета с молнией по шву: её можно надеть, не разбирая узел.

Что закрывает. Штоки цилиндров, валы, шарниры и другие подвижные части, которые выдвигаются и задвигаются.
Из чего. Резина или прорезиненная ткань . Какую взять, зависит от того, что вокруг узла: масло или химия.
Удобная деталь. Манжету делают разъёмной: на молнии, липучке или кнопках. Её надевают на шток без разборки цилиндра, и клиент экономит часы простоя.
Чего не умеет. Это пылезащита, а не уплотнение: давление она не держит. Постоянно работает до семидесяти градусов, выше начинает дубеть и трескаться. Без смазки на штоке быстро стирается.

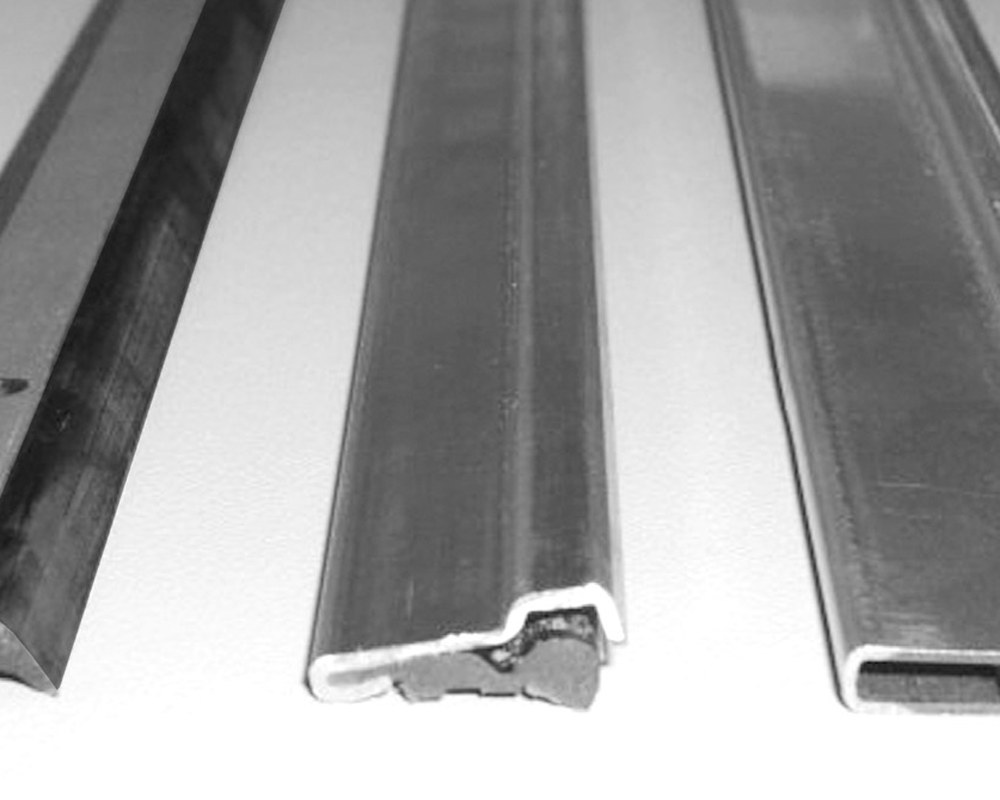

Три профиля скребков: стальная основа и мягкая кромка — Профили скребков: стальная основа и мягкая кромка, которая прижимается к направляющей.

Что делает. Срезает с направляющей налипшую стружку, окалину и застывшую СОЖ. Ставится на кромки секций телескопической защиты, на столы и каретки.
Из чего. Мягкий материал на стальном профиле: полиуретан, резина, фторопласт, для тяжёлых условий — латунь. Профиль режут под форму направляющей.
Главное правило. Скребок всегда мягче направляющей. Его меняют, а направляющую берегут.
Чего не умеет. Он не снимает присохшую стружку и не работает на направляющей с глубокими царапинами. Скребок — профилактика, а не ремонт.

Скребок и скребковый конвейер — разные товары. Скребок — полоса, которая чистит направляющую. Скребковый конвейер вывозит стружку из станка, о нём — третий урок. Если клиент говорит «скребки», уточни, что именно ему нужно.

Как называет клиент

Клиент говорит так, как привык в цеху. Одно и то же слово у разных людей может значить разное, поэтому каждое услышанное слово переводим в вид защиты и сразу уточняем.

Нажми на слово клиента — покажу, о какой защите речь и что уточнить.

Какая защита нужна

Четыре заявки. Выбери вид защиты по описанию узла.

Из чего делают

Материал защиты выбирают не по прочности, а по тому, что вокруг узла. Одна и та же защита в одном цеху служит годами, а в другом рвётся за месяц.

Нажми на материал справа: почему он подходит к условию слева и чего у него нет.

У тканей два главных материала: и . Нейлон прочнее и держит форму, ПВХ стоек к водным растворам. Каждый из них проигрывает в своих условиях.

Кулибин, инженер

Нейлон воды не любит. В водной СОЖ он ведёт себя как дверь на даче после дождливой недели: разбухла, обиделась и не закрывается, хоть плечом толкай. Складки гофры так же набухают, трутся друг о друга и рвутся по швам. Правило: сначала спроси, какая СОЖ; если водная — не нейлон.

ПВХ слабее на холоде: в неотапливаемом цеху он дубеет и может треснуть на первом же ходу. Для станков лазерной и плазменной резки ткань берут особую — .

Фома Кузьмич, клиент

У меня на фрезерном порвало гармошку. Стоит копейки, а я третий раз за год её меняю. Может, и не надо её вовсе?

Елисей, стажёр

Давайте пришлю такую же, как в прошлый раз. Раз рвётся, значит, это просто расходник.

Серафима, опытный менеджер

Три раза за год — это не расходник, это не тот материал. Скажите, какая у вас СОЖ и сколько градусов в цеху зимой. Если нейлон работает в водной СОЖ, он будет рваться каждый раз.

Елисей повторяет прошлую ошибку и называет это сервисом. Серафима слышит в жалобе причину: если защита рвётся снова и снова, её неверно подобрали.

Со сталью свой выбор. Обычная сталь дешевле, но ржавеет, если на неё постоянно льётся СОЖ. от СОЖ не ржавеет, но дороже и тяжелее.

Для спиральной защиты нержавейку берут только при агрессивной химии. Она мягче обычной пружинной стали и хуже возвращает форму.

Подбери материал

Четыре ситуации. Выбери, что предложить клиенту.

Что важно понять

Защита стоит несопоставимо дешевле направляющей, которую закрывает. Цену защиты сравнивают с ценой ремонта станка.
Видов шесть: гофрозащита, телескопическая, роллета, спиральная, манжета и скребок. Каждая закрывает свой узел и двигается по-своему.
Тяжёлую горячую стружку и удары держит только сталь. Лёгкие быстрые узлы закрывают тканью.
Материал выбирают по тому, что вокруг узла: водная СОЖ, мороз, искры, масло или химия.
Слово клиента переводим в вид защиты и сразу уточняем: «грязесъёмник» и «скребки» у разных людей значат разное.

Во втором уроке — как обработать запрос: что спросить у клиента по каждому виду, что меняется от скорости и длины хода, как замерить телескопическую защиту и почему порванная защита иногда говорит о поломке станка.
