CARCO начинается там, где стандартное решение перестаёт работать: обычная манжета уже не держит, а нужного размера просто нет в каталогах.
Вот о чём речь. Слева шевронный комплект CARCOTEX: он стоит на штоке и поршне, которые ходят туда-сюда. Справа ротационное уплотнение CARCOSEAL: оно работает на вращающемся валу. Обе линейки разобраны ниже.
Признаков, по которым задача перерастает обычный каталог, всего шесть. Пороговые цифры запоминать не нужно, они есть в шпаргалке в конце курса. Важно уметь объяснить клиенту, почему каждый признак отправляет задачу к тяжёлой линейке.
Давление выше 400–500 барСтандартные уплотнения выдавливает. У CARCOTEX есть класс до 63 МПа — это 630 бар
Диаметр больше 500 ммУ многих производителей таких размеров просто нет. Здесь диапазон от 100 до 2500 мм
Сильные боковые и ударные нагрузкиШевронный комплект держит их лучше одиночной манжеты
Большой валаРотационное уплотнение без металлической компенсирует биение до 1,5 мм
Агрессивная среда плюс высокая температураМатериалы линейки перекрывают диапазон от −40 до +200 °C
Заменить надо без демонтажа валаРазъёмные исполнения ставятся, не снимая вал с опор
Кто такой CARCO
CARCO — производитель уплотнений для тяжёлых условий. Линеек три, и их достаточно, чтобы вести разговор: CARCOTEX — шевронные комплекты на шток и поршень, CARCOSEAL — уплотнения вращающегося вала, CARCOWIP — грязесъёмники. Клиенту он важен двумя вещами: закрывает диаметры от 100 до 2500 мм и делает разъёмные исполнения, которые ставятся, не снимая вал с опор. Отрасли — судостроение, металлургия, горная добыча, бумага, цемент: везде, где много пыли, жары и большие размеры.
Фома Кузьмич, клиент
У нас на драге вал диаметром за шестьсот миллиметров, эксцентриситет приличный — вал слегка «гуляет». Обычные сальники за месяц разбивают посадочное место.
Елисей, стажёр
Подберём сальник побольше, с металлической обоймой — он жёстче держится в корпусе.
Серафима, опытный менеджер
Металлическая обойма как раз и разбивает посадочное место — и при монтаже, и по мере износа. Здесь нужен CARCOSEAL: корпус из резины с тканью, он сам себя обжимает, посадочное место не царапает. А для вашего биения есть исполнение с широкой .
Первый рефлекс — искать то же самое, но покрепче. По этому продукту он почти всегда неверный: решает не жёсткость, а конструкция.
Сработал признак или нет
Четыре запроса. В каждом надо решить: это ещё обычное решение или уже CARCO.
Где эта техника стоит у клиента
Прежде чем разбирать линейки — вот оборудование, на котором CARCO встречается,
и узел, ради которого клиент звонит.
Прессы и литьёУзел: шток гидроцилиндраЛитейные прессы, экструзия алюминия, прессы для керамики и печатных плат.
Звонят, когда на пиковом давлении уплотнение выдавливает в зазор
Металлургия и прокатУзел: валок большого диаметраПрокатные станы по стали и алюминию, горная добыча, цемент.
Звонят, когда течёт по валку, а остановить линию и вынуть его нельзя
Насосы, мешалки, судаУзел: вращающийся вал под давлениемГребные винты, стабилизаторы, мешалки, сахарные и цементные производства.
Звонят, когда обычный сальник не держит подпор
Общее у всех трёх — размер и режим. Там, где диаметр за полметра,
а давление за четыреста бар, обычный каталог заканчивается.
Шевронные CARCOTEX
Шеврон — не одно кольцо, а собранный комплект. Разобравшись в устройстве, ты отвечаешь механику по существу: становится ясно, почему высоту можно регулировать и откуда берётся стойкость к гидроударам.

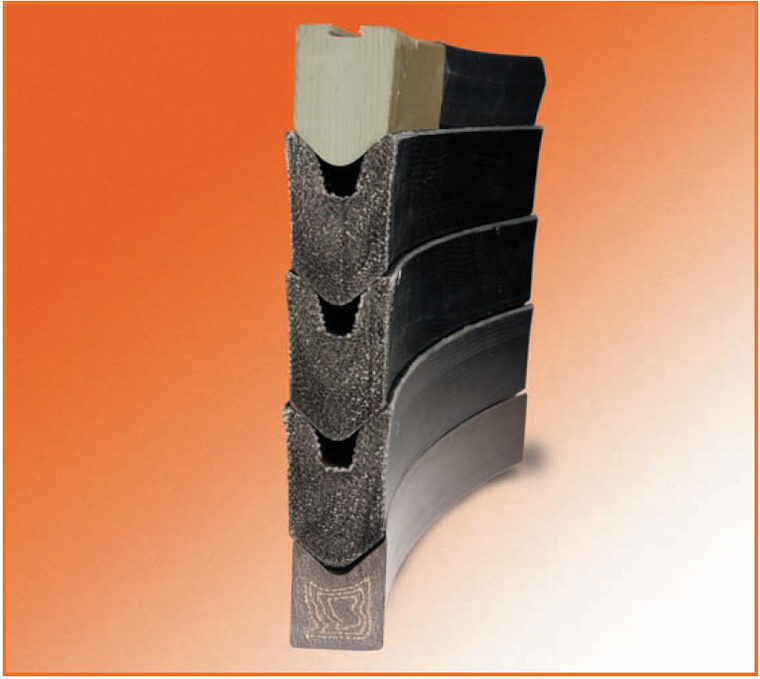

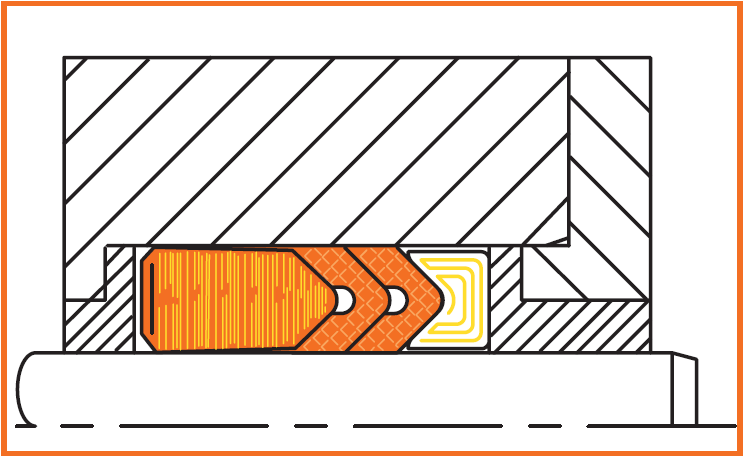

Слева видно, что шеврон — это стопка колец, а не одна деталь. Справа — он же в узле: чем выше давление, тем плотнее пакет сжимается.
Нажимай на оранжевые точки — из чего собран шевронный комплект и что это даёт в продаже
Шевронный комплект в разрезе. Нажми на любую точку.
Два класса давления
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
до 35 МПаНормальный режим — 350 бар. Профили UN, SG, UG, SL
до 63 МПаТяжёлый режим — 630 бар. Профили SP и SP/SG с
100–2500 ммДиапазон диаметров, разъёмные или цельные
Шесть профилей CARCOTEX
Как устроен. Классический шеврон, сжимается : промежуточные кольца поджимаются кольцом. Для фиксированных и регулируемых посадочных мест, любой высоты. Разъёмный или цельный
Когда предлагать. Большинство обычных применений. Есть версия для цилиндра (UN/PIS) и для штока (UN/ROS)
Как устроен. Автоматический, «плавает» в посадочном месте: давление промежуточным кольцам даёт нажимное кольцо. Разъёмный или цельный
Когда предлагать. Циклы давления: герметичен и на высоком, и на низком. Не рекомендуется для поршней двойного действия
Как устроен. Автоматический, «плавает» аксиально. Только цельный. Покрытие на динамической стороне
Когда предлагать. Малые посадочные места, где обычный комплект не помещается
Как устроен. Сжимается аксиально, обычно ставится в фиксированное посадочное место. Только цельный
Когда предлагать. Лёгкая гидравлика, преимущественно по цилиндру
Как устроен. кольцо с антиэкструзионным усилением кевларом. Сжимается аксиально, для регулируемых посадочных мест. Обычно изготавливается разъёмным
Когда предлагать. Тяжёлый режим до 63 МПа: ударные и боковые нагрузки, большие зазоры
Как устроен. Автоматический для тяжёлых применений. Специальная крышка даёт чувствительность даже при низком давлении. Аксиально не сжимается — ставится без расчёта . Разъёмный или цельный
Когда предлагать. Большие перекосы и изношенные валы: не течёт там, где обычный комплект уже пропускает
Разница между «сжимается аксиально» и «плавает» — это то, что механик оценит сразу. Первое требует рассчитать преднатяг при установке, второе нет. Если клиент жалуется, что «в прошлый раз не смогли правильно затянуть», ответ — автоматическое исполнение.
Где работают шевронные комплекты
Нормальный, до 35 МПа
Гидроцилиндры, прессы для металла, прессы для печатных плат, прессы для керамики и огнеупорной плитки, машины гидроэлектростанций, экструзионные прессы, прессы для литьевых форм, прессы для резиновых форм
Тяжёлый, до 63 МПа
Литейные прессы, прессы экструзии алюминия, гидроцилиндры в металлургии, литьё и экструзия цветных металлов
CARCOWIP — грязесъёмники для тяжёлых условий
Отдельная линейка для грязных и абразивных сред. Есть версия двойного действия CARCOWIP/2 — очищает шток с двух сторон. Рассчитаны на то же, что и тяжёлые шевроны: ударные нагрузки, боковые нагрузки, большие перекосы валов и большие экструзионные зазоры.
Ротационные CARCOSEAL
Сальник для вращающегося вала, но без металлической обоймы: корпус из резины с тканью. Из этого одного конструктивного решения растут почти все аргументы продажи.
Не царапает при монтажеМеталлической обоймы нет — риска повредить посадочное место при установке тоже нет
Держит по наружному диаметруСтатическое уплотнение по наружному диаметру не даёт утечкам идти между сальником и корпусом
Снимается и ставится сноваПосле демонтажа уплотнение пригодно к повторному использованию
Разъёмная версияСтавится без снятия вала — обслуживание вместо остановки на разборку

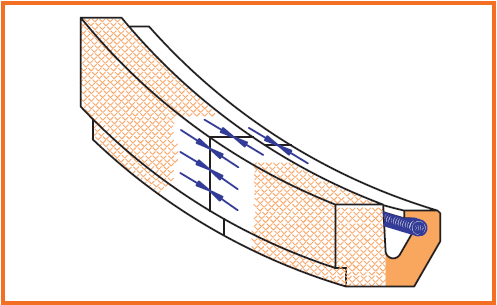

Как устроена уплотняющая губа

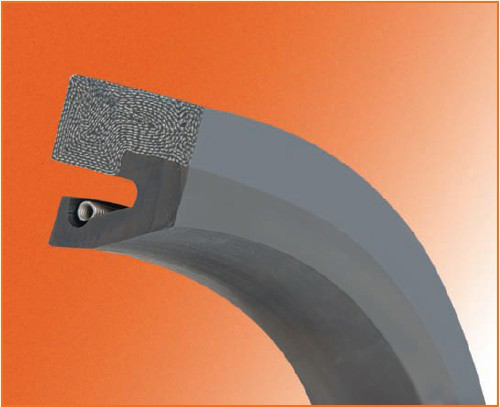

Металлической обоймы нет ни на одном из снимков — именно из этого одного решения растут почти все аргументы по этой линейке.
1
Профиль губы
Спроектирован так, чтобы не было утечек и при этом губа получала достаточную смазку
2
Пружина из нержавеющей стали
Держит губу преднатянутой на валу даже при высоких скоростях и больших эксцентриситетах
3
Глубокая канавка под пружину
Не даёт пружине уйти со своего места — частая причина отказа обычных сальников
4
Покрытие CARCOFLON
Снижает трение и тепловыделение, защищает губу в момент пуска и при сухом ходе
5
Резиновые окончания на разрезе
У разъёмных версий торцы разреза с резиновыми окончаниями — в стыке нет утечек
Давление на вращающемся валу
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
0,5 барМаксимальное давление стандартного ротационного уплотнения
1,5 барДопустимо на низких скоростях
5 барИсполнение AP с антиэкструзионным кольцом из , скорость вала до 2 м/с
до 25 м/сМаксимальная скорость вала — зависит от материала
Правило из каталога: если в ротационном применении давление превышает 0,5 бар, ставится уплотнение для работы под давлением. Это тот вопрос, который менеджер задаёт сам — клиент про давление на сальнике обычно не думает вовсе.
Десять исполнений CARCOSEAL
В чём особенность. Самый популярный профиль. Крепится прижимным , бывает разъёмным и цельным. Разъёмное исполнение (UN/SPLIT) ставится, не снимая вал с опор; цельное надевается на вал, то есть узел придётся разобрать
Когда предлагать. Большинство применений — начинай с него
В чём особенность. С канавкой для дополнительной внешней смазки. Можно ставить два уплотнения встречно или тандемом
Когда предлагать. Когда нужна оптимальная герметизация или подвод смазки к губе
В чём особенность. Разъёмное исполнение
Когда предлагать. Замена без демонтажа вала: сокращает время обслуживания
В чём особенность. Для открытых посадочных мест без прижимного фланца. Наружная часть специально усилена. Только цельные
Когда предлагать. Когда фланца в конструкции просто нет
В чём особенность. Губа опирается на антиэкструзионное кольцо из PTFE. Только цельное. До 5 бар, скорость до 2 м/с
Когда предлагать. Работа под давлением: гребные винты, стабилизаторы, насосы, мешалки, сахарные и цементные производства
В чём особенность. Без антиэкструзионного кольца: губа опирается прямо на прижимной фланец. Есть разъёмная версия
Когда предлагать. Давление есть, но условия мягче, а время обслуживания важно
В чём особенность. Аксиальное уплотнение, закреплённое на валу: губы работают по стенкам корпуса. Целиком из резины, пружина нержавеющая
Когда предлагать. Валы с очень большим эксцентриситетом, где обычная схема не работает
В чём особенность. С дополнительной губой
Когда предлагать. Грязь и вода не доходят до основной уплотняющей губы
В чём особенность. Широкая губа
Когда предлагать. Валы с высоким эксцентриситетом
В чём особенность. Губа против проворота. Есть для профилей UN и SCA
Когда предлагать. Валки прокатных станов из стали и алюминия: губа не повреждается при установке валков
Комплекты в тандеме — альтернатива сальниковой набивке
Зачем вообще ставят тандем вместо , разобрано в теории. Здесь важно другое — чем это собирают у CARCO. Исполнение SCA сделано ровно под эту задачу: в корпусе есть канавка под внешнюю смазку, и два таких уплотнения ставят подряд или встречно друг к другу. Смазка подводится между ними — обе кромки работают по плёнке, а не всухую. Каталог прямо предлагает такую сборку взамен плетёной набивки.
Формулировка для звонка: «тандем из двух SCA с подводом смазки встаёт в то же посадочное место, что и набивка». Дальше считаете вместе: сколько стоит проточка или замена валка и сколько — комплект.
Фома Кузьмич, клиент
Прокатный стан, валок под восемьсот миллиметров. Уплотнение течёт, но останавливать линию и вынимать валок мы не будем — это трое суток простоя.
Елисей, стажёр
Тогда пока ничего не сделать: сальник надо надевать на вал, значит вал придётся снять.
Мирон, наставник
Не придётся. У CARCO это UN/SPLIT и SCA/SPLIT — те же два профиля, только разрезанные: встают прямо на месте, валок остаётся в опорах. Торцы разреза с резиновыми окончаниями, поэтому в стыке не течёт. И раз это валок стана — спроси, не рвут ли они губу при установке валка: под этот случай есть отдельное исполнение с губой против проворота.
Разъёмное исполнение и есть главный аргумент по этой линейке. У CARCO оно идёт до диаметра 2500 мм — там, где вынуть вал уже не смена слесарей, а работа краном.
Чего нет в буклетах
Комплект CARCOTEX собирается из трёх частей: нажимное кольцо сверху, промежуточные кольца из резины с тканью в середине и базовое кольцо с кевларовым усилением снизу. Высоту регулируют числом промежуточных колец — в пределах одного артикула, без заказа нового типоразмера.
Исполнения SG, UG и SP/SG не сжимаются аксиально: они ставятся в посадочное место без расчёта преднатяга. Для клиента это означает, что монтажник не испортит уплотнение неправильной затяжкой — а перетянутый или недотянутый комплект начинает течь.
У CARCOSEAL корпус из резины с тканью, металлической обоймы нет вовсе — поэтому после демонтажа его ставят обратно. Для клиента это значит, что пробная разборка узла не стоит ему нового уплотнения.
У корпуса из резины с тканью есть статическое уплотнение по наружному диаметру — оно не даёт маслу идти между сальником и его посадочным местом. У изношенного корпуса это частая и неочевидная причина «сальник новый, а всё равно течёт».
Поверхностная обработка уплотняющей губы. Снижает трение и тепловыделение, но главное — защищает губу в момент пуска вращения и при сухом ходе. Именно на пуске и на сухом ходу губа обычно и подгорает.
Каталог отдельно оговаривает: для очень низких скоростей — порядка 1 м/мин — и для очень высоких нужно обращаться в технический отдел. Не подбирай по таблице в этих крайностях.
В каталоге они выделены в самостоятельную позицию. Если у клиента щит для метро или тоннеля — это не «подберём что-нибудь большое», а готовое направление.
Каталог прямо предлагает индивидуальные уплотнительные решения под требования заказчика. Если ни одно исполнение не подходит — это не тупик, а повод отправить задачу инженерам.
Фома Кузьмич, клиент
Шеврон нам в прошлый раз поставили — потёк через две недели. Механик говорит, не смогли правильно затянуть: то перетянули, то недотянули.
Елисей, стажёр
Значит, надо аккуратнее затягивать. Пришлю такой же и напишу инструкцию по монтажу.
Серафима, опытный менеджер
Инструкция не спасёт: классический шеврон сжимается аксиально, и преднатяг там надо рассчитывать. Есть автоматические исполнения — они не сжимаются, а ставятся в посадочное место как есть. Монтажник их физически не испортит затяжкой.
Частая причина отказа шевронного комплекта — не давление и не среда, а ошибка при затяжке. Автоматическое исполнение снимает эту причину целиком.
Как обработать запрос
Три материала и их пределы
Материал
Обозначение
Температура
Макс. скорость вала
Когда
NBR — нитрил
S 820
−40…+120 °C
15 м/с, кратковременно 20 м/с
Общее назначение: масла и топлива
H-NBR
HT 720
−40…+170 °C
25 м/с
Повышенная термостойкость и стойкость к сероводороду
FKM
Z 420
−30…+200 °C
25 м/с
Химическая стойкость и высокая температура
Справочная таблица — единственная в курсе. Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса: запомни три буквы — S 820 обычный, HT 720 жаростойкий, Z 420 химически стойкий, — а пределы сверь перед отправкой предложения.
Скорости указаны для ротационных уплотнений. Для очень низких — около 1 м/мин — и очень высоких скоростей каталог отправляет в технический отдел, и это правильный ответ клиенту, а не цифра по памяти.
Подборщик исполнения
Что предложить под задачу
Три ответа клиента — и у тебя есть исполнение и аргумент. Точный типоразмер подтверждает инженер.
Что снять с клиента
Шестой пункт — тот, ради которого сюда и приходят. Величина биения и возможность снять вал определяют, нужно ли разъёмное исполнение и хватит ли стандартной губы. Не спросил — подобрал вслепую.
Проверь себя
Кому продаём
CARCO присутствует во всех тяжёлых отраслях. Ниже — те, что названы в каталоге, и то, что там за оборудование.
Отрасли из каталога поставщика. Всё тяжёлое: где много пыли, жары и большие диаметры.
Металлургия, сталь и алюминийВалки станов холодной и горячей прокатки, литейные и экструзионные прессы, гидроцилиндры в металлургииЗдесь всё сразу: высокая температура, вода и окалина, ударные нагрузки, большие диаметрыПрофильные решения: CARCOTEX/SP на прессах, ATLMP на валках, CARCOWIP там, где абразивТвой заход: «На валках губа часто рвётся при установке валка — есть исполнение, разработанное именно под это»
Гидро- и ветроэнергетика, судостроениеМашины гидроэлектростанций, аэрогенераторы, гребные винты, стабилизаторы, судовое оборудованиеБольшие диаметры, долгий ресурс, морская вода и масло в одном узлеПрофильные решения: CARCOSEAL/AP на винтах и стабилизаторах, разъёмные исполнения для обслуживанияТвой заход: «Какой у вас диаметр и можно ли снять вал? Если нет — есть разъёмное исполнение»
Горная добыча, цемент, общественные работыТоннелепроходческие щиты, цементные заводы, дробилки и конвейерыАбразив в чистом виде: грязь, песок, камни. Плюс большие диаметры и перекосыПрофильные решения: отдельная позиция для тоннелепроходческих машин, CARCOWIP, комплекты в тандемеТвой заход: «Если у вас до сих пор набивка — комплект в тандеме перестанет съедать вал»
Бумага, дерево, сахар, полимерыБумажное производство, сахарные мельницы, смесители для пластика и резины, механические прессы, редукторыАбразивные среды и непрерывная работа: сахар и песок изнашивают вал быстрее самого уплотненияПрофильные решения: комплекты в тандеме, SCA с дополнительной смазкойТвой заход: «Как часто протачиваете вал? Есть схема, которая снижает его износ, а не только держит масло»
Как вести сделку
1
Проверить, что задача действительно для CARCOШесть признаков из первого раздела. Если ни один не сработал — задача типовая, и стандартное уплотнение дешевле
2
Определить тип движенияВозвратно-поступательное — CARCOTEX. Вращение — CARCOSEAL. Перепутать здесь нельзя
3
Снять шесть пунктовУзел, диаметр, давление, скорость, температура и среда, перекос и состояние узла
4
Спросить, можно ли снять валОт этого зависит, идёт разъёмное исполнение или цельное. От этого зависит главный аргумент предложения
5
Не подбирать в крайностях по таблицеОчень низкие и очень высокие скорости — вопрос к техотделу. Там же делают решения под клиента
6
Закрыть шагом с датойСрок по конкретной позиции подтверждает снабжение. Дату клиенту называем после подтверждения, а не на звонке
Справочник возражений
Сравни не цену уплотнения, а цену разборки узла. На прессе или прокатном стане замена — это остановка линии. Если давление за 400–500 бар или есть боковые нагрузки, обычную манжету выдавит, и разбирать придётся снова.
Диапазон — от 100 до 2500 мм, разъёмные и цельные. Большие диаметры здесь профильная задача, а не исключение. Срок по конкретному размеру уточню у снабжения и назову после подтверждения.
Это как раз повод перейти на автоматическое исполнение: SG, UG или SP/SG не сжимаются аксиально и ставятся без расчёта преднатяга. Монтажник физически не может испортить их затяжкой.
Проверь, откуда идёт течь: у корпуса из резины с тканью есть статическое уплотнение по наружному диаметру. Если посадочное место изношено, масло идёт мимо губы, и замена губы ничего не даст.
Не надо. Разъёмные исполнения ставятся без демонтажа вала, а торцы разреза с резиновыми окончаниями не дают утечки в стыке. Скажи диаметр — проверю, есть ли разъёмная версия под ваш профиль.
Вопрос не к набивке, а к валу: она его изнашивает, особенно на сахаре и песке. Каталог предлагает комплект уплотнений в тандеме как прямую альтернативу плетёной набивке — вал живёт дольше.
Честный ответ: для очень низких скоростей — порядка метра в минуту — каталог отправляет в технический отдел. Подбирать по таблице в этой зоне нельзя, запрошу расчёт.
Технический отдел разрабатывает уплотнительные решения под требования конкретного заказчика. Пришлите чертёж узла и условия работы — это нормальный рабочий сценарий, а не исключение.
Что услышал — куда ведёшь
«Пресс за 500 бар, выдавливает»
Что уточняешь: Пиковое давление и характер нагрузок
Куда ведёшь: CARCOTEX/SP — кевлар, до 63 МПа
«Циклы давления, то высокое, то низкое»
Что уточняешь: Тип поршня: не двойного ли действия
Куда ведёшь: CARCOTEX/SG — автоматический
«Канавка маленькая»
Что уточняешь: Габариты посадочного места
Куда ведёшь: CARCOTEX/UG
«Вал бьёт, эксцентриситет»
Что уточняешь: Величину биения
Куда ведёшь: CARCOSEAL/UN/LL, при большом — LDS
«На сальнике есть давление»
Что уточняешь: Превышает ли 0,5 бар
Куда ведёшь: CARCOSEAL/AP — до 5 бар
«Вал снимать нельзя»
Что уточняешь: Диаметр и профиль
Куда ведёшь: Разъёмное исполнение SPLIT
«Валки прокатного стана»
Что уточняешь: Повреждается ли губа при установке валка
Куда ведёшь: CARCOSEAL/ATLMP — губа против проворота
«Фланца в конструкции нет»
Что уточняешь: Как сейчас держится уплотнение
Куда ведёшь: Исполнение SF для открытых посадочных мест
«Абразив, грязь на штоке»
Что уточняешь: Характер загрязнения
Куда ведёшь: CARCOWIP, при двустороннем — CARCOWIP/2
«Тоннелепроходческий щит»
Что уточняешь: Диаметр и условия
Куда ведёшь: Отдельная позиция каталога под эту технику
Забрать с собой
Тезисы
Два движенияCARCOTEX — для возвратно-поступательного, CARCOSEAL — для вращения
Два класса давленияТяжёлый шеврон называют, когда пики давления выходят за обычный класс
Подпор на валуОбычное ротационное уплотнение почти не держит давления — нужно исполнение под давление
АвтоматическиеИх не испортить затяжкой, в отличие от аксиально сжимаемых
Вал не снятьПредлагай разъёмное исполнение
Крайности по скоростиНе по таблице: решение под клиента делает техотдел
Знаешь шесть признаков, по которым задача перерастает стандартное решение, и не предлагаешь премиум там, где хватит базового.
Различаешь две линейки по типу движения: CARCOTEX — возвратно-поступательное, CARCOSEAL — вращение.
Понимаешь устройство шеврона: нажимное кольцо, промежуточные, базовое с кевларом — и знаешь, что высоту комплекта можно нарастить.
Понимаешь, что у шевронов два класса давления, обычный и тяжёлый, и называешь тяжёлый, когда пики давления выходят за границу обычного.
Знаешь, что стандартное ротационное уплотнение почти не держит давления, а при подпоре на валу ставится исполнение AP. Цифры берёшь из шпаргалки.
Отличаешь аксиально сжимаемые исполнения от автоматических и понимаешь, почему вторые не испортить затяжкой.
Предлагаешь разъёмные исполнения там, где вал нельзя снять, и комплекты в тандеме вместо сальниковой набивки.
Не подбираешь по таблице в крайностях по скорости и знаешь, что техотдел делает решения под клиента.
Что сделать после урока
1
Пройди по своим клиентам из тяжёлых отраслейМеталлургия, добыча, энергетика, судостроение. Спроси про диаметры и давление — шесть признаков проверяются за один звонок
2
Найди тех, кто до сих пор набивает сальникиКомплект в тандеме — разговор про ресурс вала, а не про цену уплотнения
3
Скачай каталог и открой страницы с разрезамиСхемы профилей понятны без перевода и помогают тебе самому разобраться в исполнениях перед разговором
