Уплотнения — O-кольца
Самая массовая уплотнительная деталь в мире и самая недооценённая. Стоит копейки, а её отказ останавливает пресс, самолёт и кофемашину одинаково надёжно.
Зачем это нужно

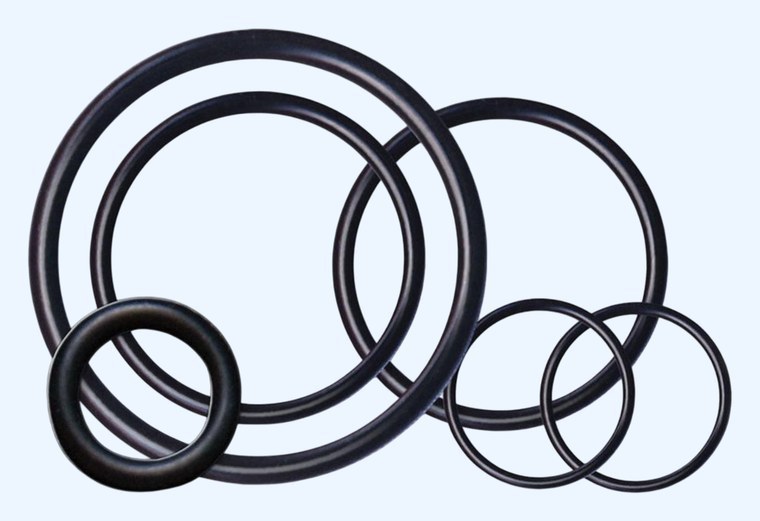

O-кольцо — кольцо круглого сечения, в разрезе похожее на букву «О». Копеечная деталь, которую заказывают тысячами и о которой не думают до первой течи.
Одна форма, сотни размеров и пять материалов. Внешне различить нитрил и витон чаще всего нельзя — поэтому марку спрашивают, а не определяют на глаз.
Думать о ней стоит по одной причине: отказ кольца за пятнадцать рублей останавливает оборудование за пятнадцать миллионов. В гидравлическом цилиндре их от десяти до пятидесяти штук, в гидрораспределителе — до тридцати, в самолёте — тысячи. Вышло из строя одно — встал весь узел.
Кольцо 2×10 из нитрила и кольцо 2×10 из витона — это одна строка в прайсе и две разные детали. Отправишь не то — через месяц клиент вернётся не с повторным заказом, а с рекламацией.
Как оно работает
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Кольцо укладывают в , детали стягивают, и кольцо сминается. Дальше работают два эффекта подряд.
Слева направо: кольцо уложили, детали стянули — появилось предварительное сжатие, подали давление — оно прижимает кольцо к стенке канавки ещё сильнее. Пока рядом нет щели, это работает в плюс. Если щель есть, то же давление затаскивает в неё материал: это экструзия, и лечится она опорным кольцом, а не кольцом потолще.
Кольцо сжато по толщине и заполняет собой зазор и все микронеровности поверхностей. Это первичное уплотнение — оно работает даже когда давления в системе ещё нет
Появилось давление — среда давит на кольцо и прижимает его к противоположной стенке канавки ещё сильнее. Чем выше давление, тем плотнее прилегание
Отсюда и главный парадокс: копеечная резинка держит сотни бар не вопреки давлению, а благодаря ему. Пока рядом нет щели, куда её можно выдавить.
Пять материалов
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Материал определяет, где кольцо будет работать. Выбор идёт по двум вещам: с чем кольцо контактирует и в каком диапазоне температур. Пятёрка ниже закрывает подавляющее большинство запросов.
Обратная крайность не лучше — витон туда, где хватает нитрила. Это как надевать альпинистские ботинки, чтобы дойти до киоска: дорого, солидно и совершенно незачем. Обычное масло при обычной температуре нитрил держит прекрасно, а стоит в разы дешевле. Для масла правило такое: нитрил до ста, выше — витон; витон берут ещё и там, где в контуре агрессивная химия. Для воды и пара отсчёт другой — там работает EPDM до полутора сотен.
Какой материал назвать
Четыре запроса. В каждом решает одна деталь.
Три параметра помимо размера
Первая цифра — толщина кольца в разрезе, вторая — диаметр отверстия. Порядок в разных системах записывают по-разному, поэтому размер всегда переспрашивают вместе со стандартом.
Эти цифры запоминать не нужно, они есть в шпаргалке в конце курса.
Размер клиент назовёт сам. Дальше начинается то, о чём он обычно не думает, — а спросить должен ты.
Записывается как CS × ID. «2,5×10» значит: толщина кольца в разрезе 2,5 мм, диаметр отверстия 10 мм
Системы размеров стандартизованы — ГОСТ, ISO 3601, . Спроси, по какому стандарту клиент называет размер
50 — мягкое, для низкого давления и неровных поверхностей
70 — стандарт, закрывает большинство применений
90 — жёсткое, для высокого давления и абразива
Если клиент не называет — по умолчанию 70
Способность кольца вернуть форму после долгого сжатия. Чем меньше остаточная деформация, тем лучше кольцо «помнит» форму. Если она велика, кольцо «устало», не восстанавливается и течёт. Значения хорошего и плохого уровня есть в шпаргалке, запоминать их не нужно
Это тот параметр, которым дешёвое кольцо отличается от нормального. И тот, который видно только через полгода работы
Статика и динамика
Один и тот же размер кольца работает в двух принципиально разных режимах, и это первое, что надо выяснить.
детали не двигаются
Фланец, крышка, заглушка, штуцер. Кольцо один раз сжали — и оно просто стоит
Подбор простой: материал по среде и температуре, размер по канавке
детали двигаются друг относительно друга
Поршень в цилиндре, шток, золотник распределителя, вал
Сложнее: добавляются скорость, трение, износ и требования к чистоте поверхности. Здесь ошибка в материале или твёрдости всплывает быстро
Тёмные полосы — места, где уплотнение прижато к металлу. У круглого кольца их по одной с каждой стороны, поэтому в подвижном узле оно проворачивается в канавке и скручивается. У X-профиля с каждой стороны две полосы: кольцо держится в канавке и не перекручивается — отсюда и выбор для динамики.
Где их сотни
Полезно держать в голове масштаб: когда клиент называет своё оборудование, ты сразу понимаешь порядок количества и характер задачи.
Насосы и гидромоторы: десятки штук в одном агрегате, между корпусными деталями и на валах. Отказ — падение КПД и внутренние перетечки.
Гидрораспределители и клапаны: до 20–30 колец каждый, в том числе на золотниках — это динамика. Отказ — некорректная работа механизмов и самопроизвольное движение узлов.
Кондиционер: 10–20 штук, материал под хладагент — нитрил или H-NBR.
Топливная система: 5–15 штук в насосе, форсунках, рампах. Витон — из-за биотоплива и температуры.
Тормозная система: 10–20 штук в гидроблоке ABS. Отказ критически опасен.
Система охлаждения: термостат, помпа, патрубки. EPDM — стойкость к антифризу.
Химические насосы: 10–30 колец на насос — уплотнение вала, корпусных разъёмов, крышек. Отказ означает утечку агрессивной среды, то есть опасность для людей.
Запорная арматура: в одном большом шаровом кране 5–10 колец — на штоке, на седле, на плавающем шаре.
Фланцевые соединения: массово, на каждом разъёме.
Разливочные и упаковочные автоматы: десятки колец на линии — дозаторы, пневмоцилиндры, клапаны.
Санитарные фитинги с зажимами: по два кольца на каждое соединение, на линии их сотни.
Материалы: EPDM, силикон, витон. И обязательно вопрос про документы — без них поставка не пройдёт входной контроль.
Посудомоечные и стиральные машины: циркуляционные насосы, клапаны залива.
Пневмоинструмент: пневмодвигатели, клапаны, регуляторы.
Справочник, а не материал для заучивания. Смысл раздела один: услышал оборудование — прикинул порядок количества и понял, статика это или динамика.
Он этого не говорил — а ты уже задаёшь правильный второй вопрос. Вот из чего складывается ощущение, что на том конце провода эксперт, а не прайс-лист.
Как их делают
Знать процесс нужно ровно для одного: объяснить клиенту, из чего складывается разница в качестве, когда он сравнивает нас с кем-то дешевле.
Сырой резиновый подаётся в машину
Материал под давлением и нагревом заполняет пресс-форму
Под температурой и давлением материал «сшивается» и из пластичной массы становится . Самый важный этап: именно он определяет конечные свойства кольца
Удаляются тонкие лишние края и след . Критично: — это точка будущего разрыва
Геометрия, твёрдость, визуальный осмотр
Что из этого говорить клиенту. Высокоточная пресс-форма и контроль вулканизации дают три вещи: стабильные размеры от партии к партии, отсутствие облоя и низкую остаточную деформацию.
Переводится на язык клиента так: кольцо не потечёт раньше срока и не порвётся по заусенцу. Это и есть разница, за которую он платит.
Что спросить у клиента
Пять вопросов. Первые два закрывают девять запросов из десяти.
Возражения
Что отвечаем
Три фразы, которые звучат почти дословно.
Что услышал — куда ведёшь
Что уточняешь: среду и температуру
Куда ведёшь: один размер — это ещё не заказ, материал решает больше
Что уточняешь: нет ли в контуре масла
Куда ведёшь: EPDM, но только если масла точно нет
Что уточняешь: какая именно и в какой концентрации
Куда ведёшь: пауза на уточнение, дальше витон или фторопласт
Что уточняешь: нужны ли документы о пищевой пригодности
Куда ведёшь: силикон или EPDM с документами
Что уточняешь: характер разрушения
Куда ведёшь: диагностика — материал, монтаж или канавка
Что уточняешь: статика это или движение
Куда ведёшь: X-кольцо с двумя точками контакта
Что уточняешь: давление и величину зазора
Куда ведёшь: опорное кольцо, а не более толстое кольцо
Что уточняешь: во что обходится час простоя
Куда ведёшь: остаточная деформация и стабильность размеров
Забрать с собой
Тезисы
Файлы для скачивания
Итог
- Объясняешь, почему кольцо держит давление: предварительное сжатие плюс самоусиление.
- Знаешь пять материалов и их границы: NBR, FKM, VMQ, EPDM, CR.
- Понимаешь запрет, который стоит дороже всех: EPDM и минеральное масло несовместимы.
- Не предлагаешь витон туда, где хватает нитрила, и умеешь это обосновать.
- Читаешь размер в записи CS × ID и знаешь, что у твёрдости есть значение по умолчанию.
- Понимаешь, что такое остаточная деформация, и объясняешь через неё разницу с дешёвым аналогом.
- Различаешь статику и динамику и знаешь, что в динамике берут X-кольцо.
- Прикидываешь по названию оборудования, сколько колец в нём и какого рода задача.
- Задаёшь пять вопросов до того, как назвать позицию, и берёшь паузу вместо догадки.
- На «постоянно выходят из строя» отвечаешь диагностикой, а не более дорогим материалом.
Что сделать после урока
В каждом найди ответ на вопрос про среду. Если ответа нет — это звонок на завтра, пока кольцо не встало в узел
Позвони и спроси про характер разрушения. Это самый короткий путь превратить рекламацию в экспертный разговор
Она в этом же блоке. Часть повторных отказов колец объясняется не кольцом, а грязью в системе — и это отдельный повод для звонка
