Защита и оснастка станков — RUIAO. Урок 1: защиты RUIAO

Этот курс — про конкретный завод: что он делает для станка, по каким бланкам считает и где у него подвохи. В первом уроке — защиты.

Зачем это нужно

У RUIAO вся линейка защит станка: от тканевой гофрозащиты и стальной телескопической защиты на направляющие до чехла на винт. Для менеджера это меняет разговор с клиентом.

Обычно у механика открыто несколько узлов сразу: гармошка на оси, задняя стенка, винты. Если это три поставщика — три запроса и три срока. Если один завод — один запрос и одна отгрузка.

Кто такой RUIAO

RUIAO — китайский завод станочной оснастки из провинции Хэбэй. Из того, что продаём мы, он делает пять групп товаров.

Энергоцепи завода разбирает курс «Энергоцепи — RUIAO». Почти всё это оборудование работает рядом с СОЖ, и от неё зависят материалы и способы очистки.

Чем завод важен клиенту: он закрывает станок целиком. Защиты, конвейер, очистка воздуха и бака заказываются у одного производителя одной поставкой. Защиты завод делает под размеры конкретного станка, по своим бланкам.

Семейства защит

Все защиты завода делаются под размер, серийных позиций нет. Семейство нужно различать, чтобы по первой фразе клиента понять, о чём речь, и взять нужный бланк. Переключай вкладки.

Гофрозащита Кольчужная Телескопическая Стеновая Роллета и штора Защита винта

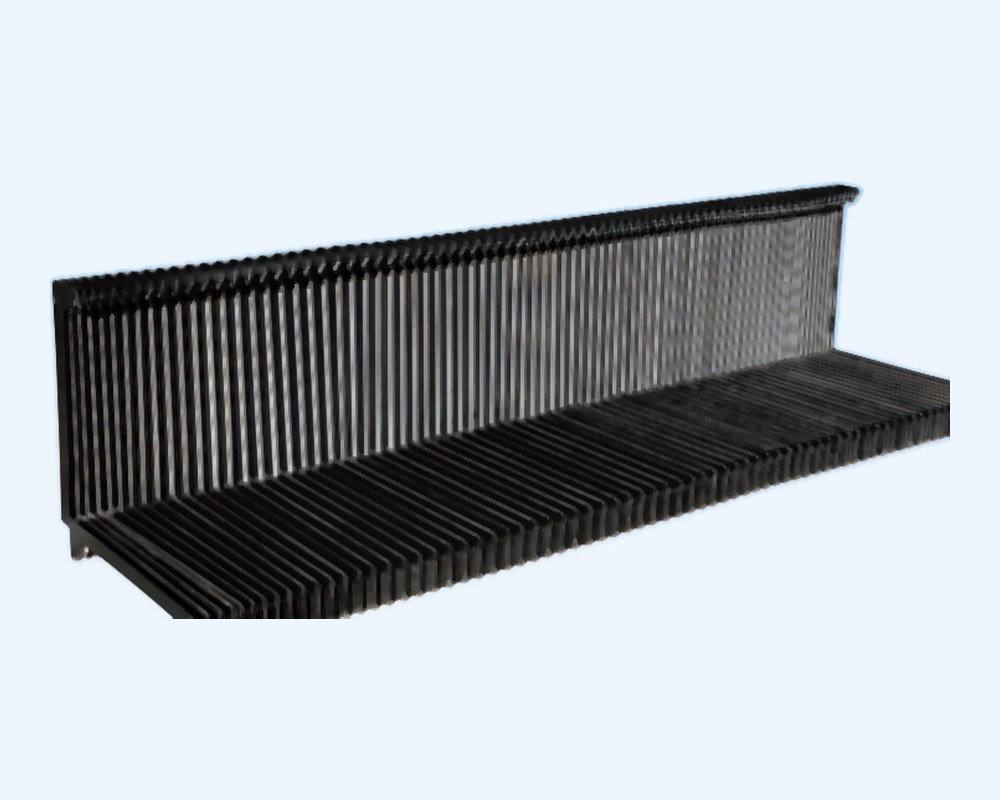

• Что это у завода. Тканевая гармошка из нейлона, плёнки или синтетической резины. Складки сварены или сшиты, в каждой — опорная пластина из ПВХ. Сверху можно поставить накладки из нержавейки.
• Формы. Плоская, круглая, шестигранная и восьмигранная. Есть готовые термосварные чехлы под линейные направляющие с кодом заказа — о них ниже.
• Чем сильна. Ткань у завода с термостойким покрытием: по каталогу выдерживает контакт с горячим до 400 °C и быстрые перемещения. Но удар тяжёлой горячей стружки ткань всё равно не держит, для этого гофру закрывают кольчужной защитой.

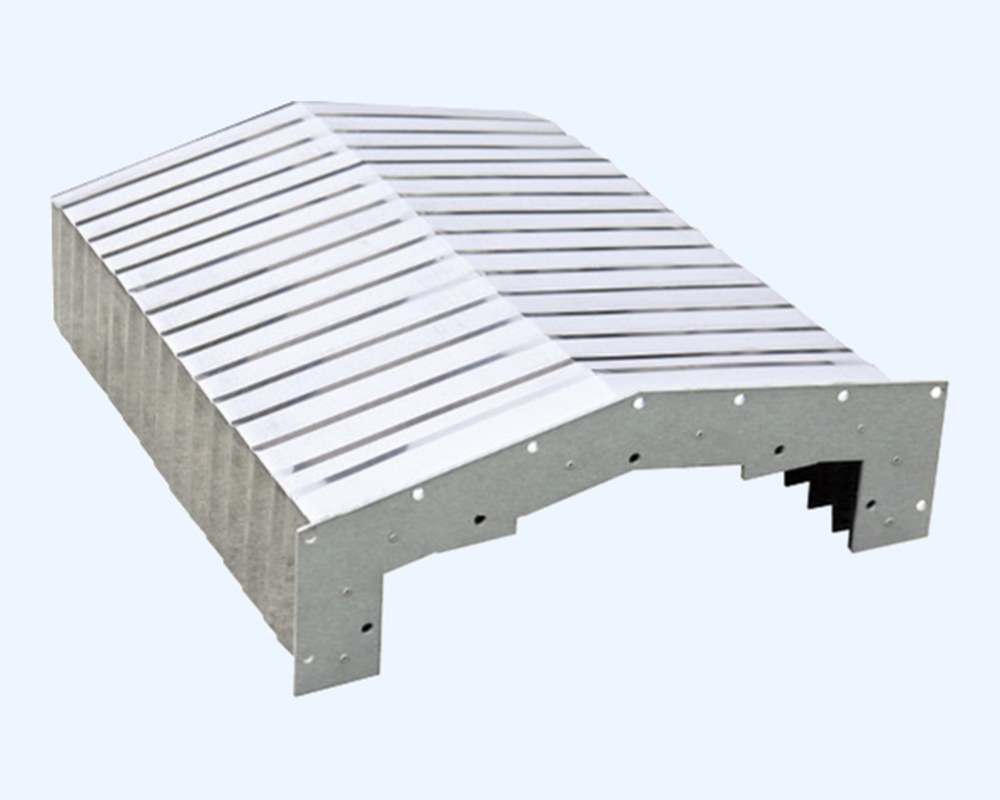

• Что это у завода. Стальные или алюминиевые ламели на шарнирах, навешенные поверх гофры.
• Чем сильна. Каждая складка держит сильный удар, ламели меняются поштучно, клеевых соединений нет. В паре с гофрой по каталогу работает при 900 °C.
• Когда спрашивать. Если на защиту летит тяжёлая стружка или в узле очень горячо.

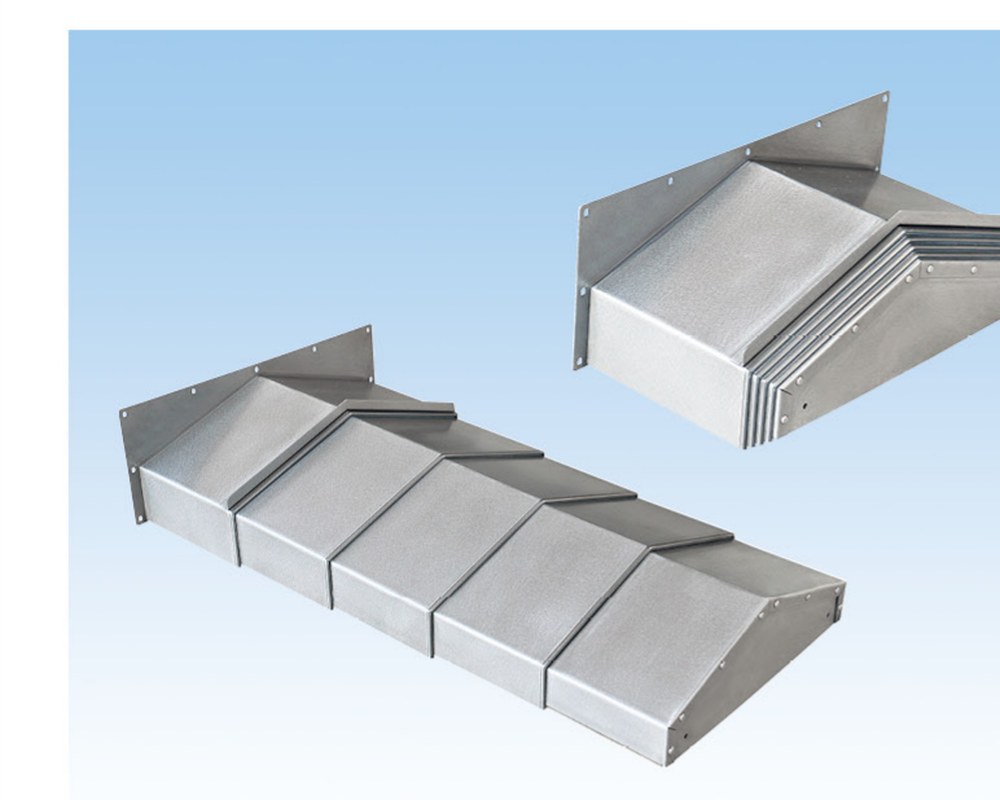

• Что это у завода. Секции из нержавеющей стали. На торце каждой — упругий уплотнитель, который при ходе счищает грязь с соседней секции.
• Что выбирает клиент. Опору — на роликах или на ползунах, толщину листа и марку нержавейки. Это строки бланка, без них завод не считает.
• Формы. Плоская, арочная, круглая и восьмигранная. Ставится горизонтально и вертикально.

• Что это у завода. Целая подвижная стенка для пятиосевых обрабатывающих центров. Она едет за шпинделем в любом направлении и закрывает направляющие целиком.
• Исполнения. Из стального листа и кольчужная.
• Как узнать по разговору. Ключевое слово клиента — «пятиосевой» или «задняя стенка». Бланк отдельный: в нём ходы шпинделя и расстояния от шпинделя до направляющих.

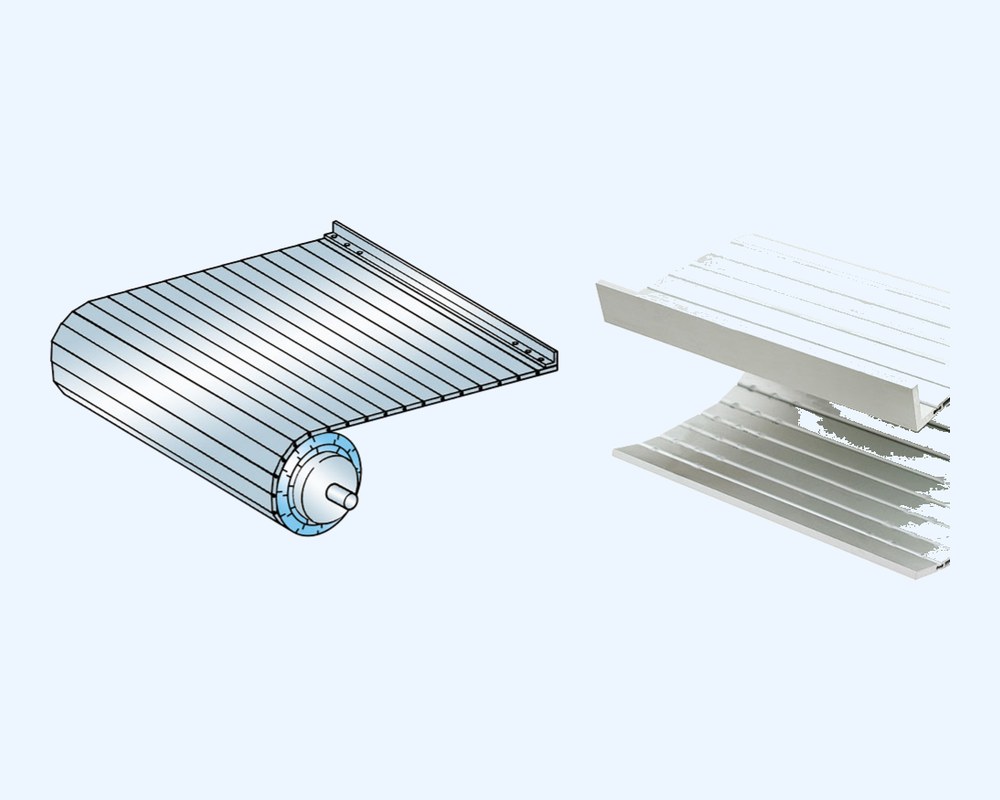

• Что это у завода. Роллета — полотно на барабане с пружинным валом, корпус из нержавейки или листа с защитой от коррозии. Отдельно — жёсткие шторы из алюминиевого профиля и полностью автоматическая штора с мотором.
• Когда предлагать. Мало места, а ход большой и быстрый. Если полотно должно держать нагрузку — алюминиевый профиль.
• Главный подвох. Алюминиевая штора сворачивается только в одну сторону. О нём — ниже, в «Подвохах каталога».

• Три решения на один узел. Резиновый или тканевый чехол с подкладкой из ПВХ, круглая гофра и спиральная стальная лента.

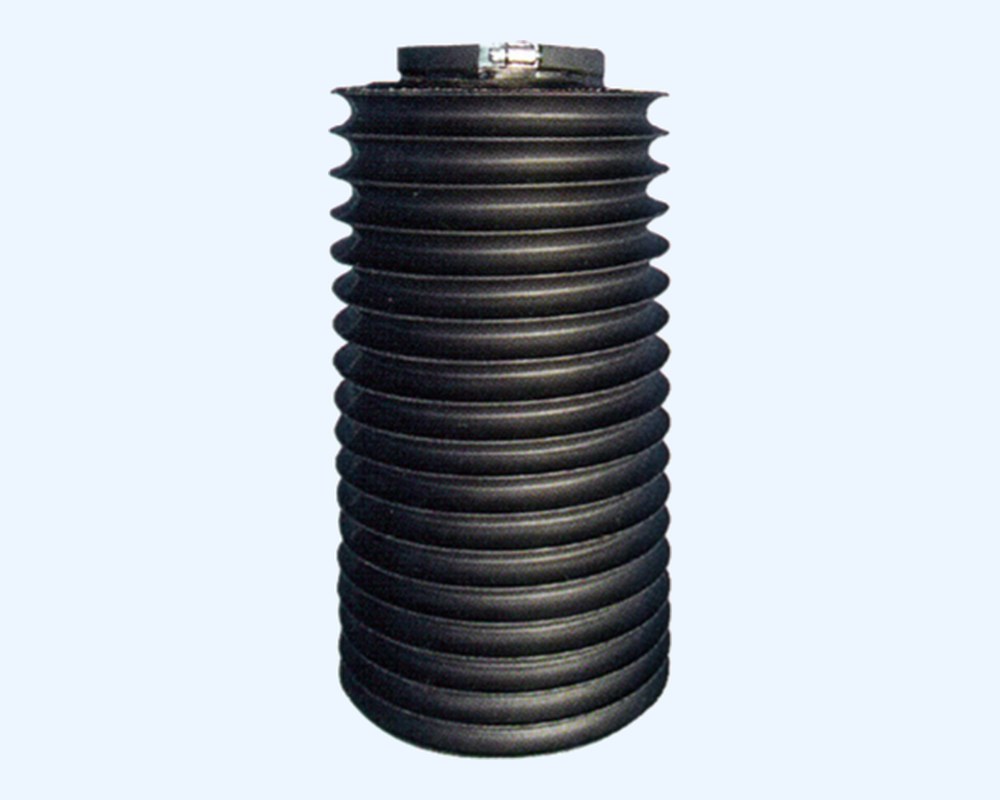

• Круглая гофра. Внутренний диаметр от 20 мм, наружный любой. Нестандартный диаметр не дорожает: оснастку под него делать не нужно.
• Чехол. Бывает на молнии — его ставят без разборки узла. При горизонтальной установке внутрь ставят опорные кольца, чтобы чехол не ложился на винт.
• Спиральная лента. Спиральная защита завода — лента из пружинной стали. Держится на фланцах и не касается винта. Как читать её обозначение — ниже.

Седьмое семейство в каталоге — мягкие соединения для воздуховодов и вытяжки. К защите направляющих оно отношения не имеет, поэтому в курсе его не разбираем.

Выбор семейства

У каждого семейства свой бланк: таблица, где половина строк — размеры, а половина — выбор клиента: материал, опора, модель станка. Заполненный бланк и есть техзадание, по нему завод считает и делает защиту.

Подвохи каталога

Дальше — то, что в каталоге написано мелким шрифтом в технических примечаниях. На этих местах сделки и разваливаются: защиту привозят, а она не встаёт или через месяц отходит.

Обозначение спиральной ленты — не артикул, а три размера подряд. Прочитав его, сразу видно, подойдёт ли лента на винт клиента.

Расчёты

Три вещи менеджер считает сам, не дожидаясь завода. Они не заменяют расчёт инженера, но позволяют на звонке сказать клиенту что-то конкретное. Цифры из расчётов запоминать не нужно, таблицы — в шпаргалке.

Что важно понять

• RUIAO закрывает станок целиком: защиты, конвейер, очистку воздуха и бака. Главный довод — одна поставка вместо нескольких.
• Защиты завода делаются под размер. Семейство определяет бланк, а полный бланк — срок и цену.
• Липучка — только для сухого цеха. Зону под столом закрывают отдельной пластиной.
• Алюминиевая штора сворачивается в одну сторону, а фланцы под спиральную ленту делает клиент.
• Закрытую длину гофры, фланцы ленты и код чехла можно посчитать прямо на звонке.
