Защита и оснастка станков — RUIAO. Урок 2: конвейеры и фильтры СОЖ
Второй урок — про то, что RUIAO делает для стружки и для жидкости: конвейеры, ленты на замену, бумажные фильтры и тележки. Главное — как читать обозначения завода и что спросить у клиента для заказа.
Зачем это нужно
У RUIAO все основные виды конвейеров, а ещё ленты на замену, фильтры СОЖ и тележки. Клиент, которому нужен конвейер, обычно мучается и с жидкостью в баке, и с вывозом стружки. Всё это закрывает один завод.
Конвейер завод делает под станок: длину, высоту выгрузки, бак и габариты считают по месту. Поэтому, как и у защит, цену даёт не прайс, а заполненный запрос.
Линейка конвейеров
Шесть видов. Переключай вкладки: для чего каждый, как его подбирают и что помнить.

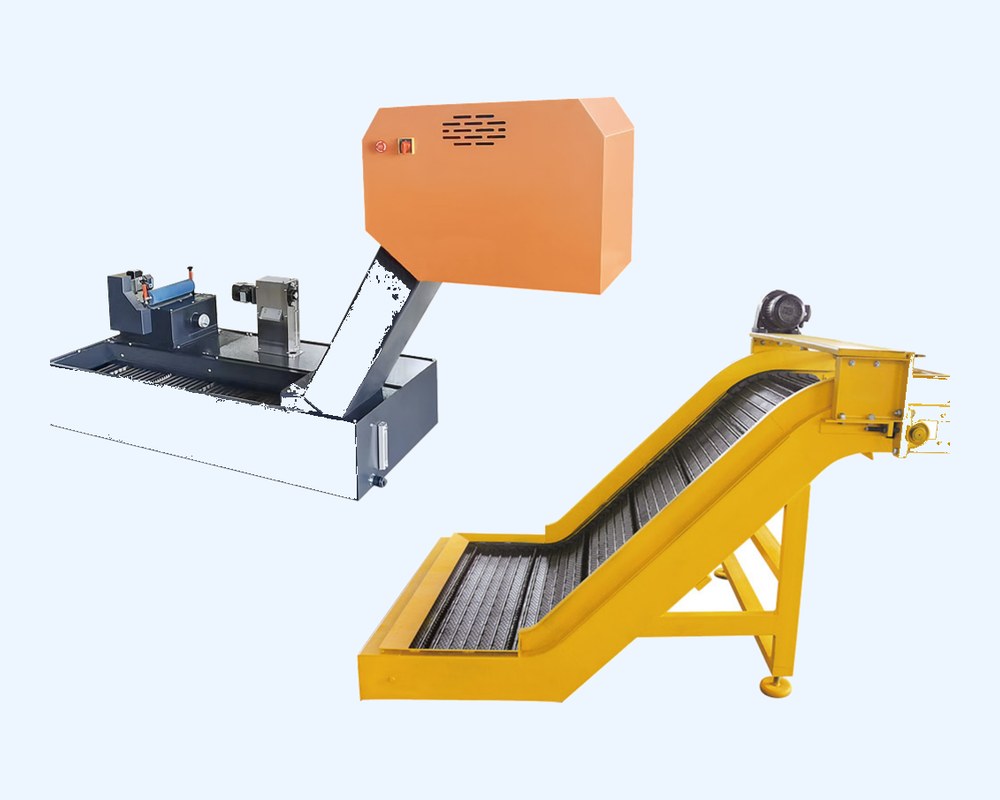

- Для чего. Завод называет его самым подходящим для станков с ЧПУ. Цельные звенья с мелкими выступами не дают стружке налипать.
- Как подбирают. Ширина ленты — от 175 до 600 мм с шагом 50 мм, угол подъёма в стандарте один. Длину и высоту выгрузки считают под станок.
- Защита. Ограничитель крутящего момента: если ленту заклинит, привод не порвёт звенья.
- Для чего. Завод рекомендует его для стружки латуни, алюминия и чугуна.
- Как подбирают. Ширина скребков — от 175 до 600 мм с шагом 50 мм, на каждые шесть звеньев цепи от одного до трёх скребков. Привод и опции — те же, что у шарнирно-ленточного.
- Что помнить. Длинная витая стружка на скребках сбивается в комья — для неё шарнирно-ленточный.

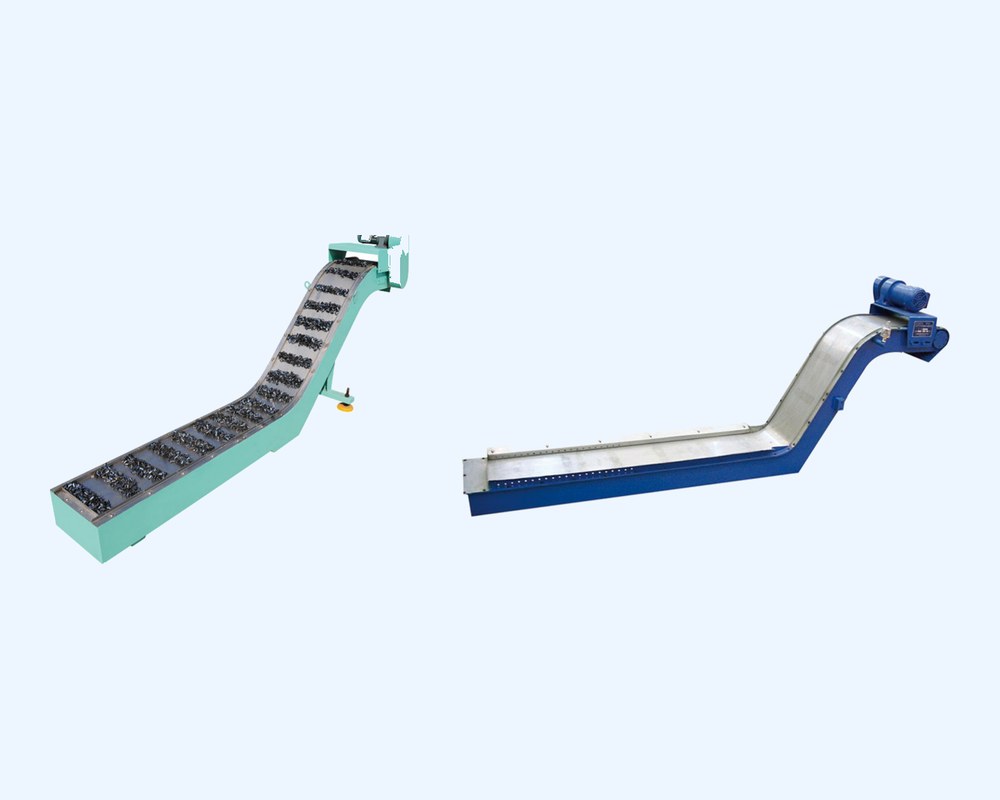

- Для чего. Мелкая стальная и чугунная стружка, крошка и порошок короче 50 мм.
- Как подбирают. Четыре модели по высоте желоба, ширина желоба по месту, угол подъёма от горизонтали до вертикали. Бак и габариты делают под станок.
- Что помнить. Если СОЖ масляная, завод прямо пишет, что везёт хуже. Цветной металл не везёт совсем.

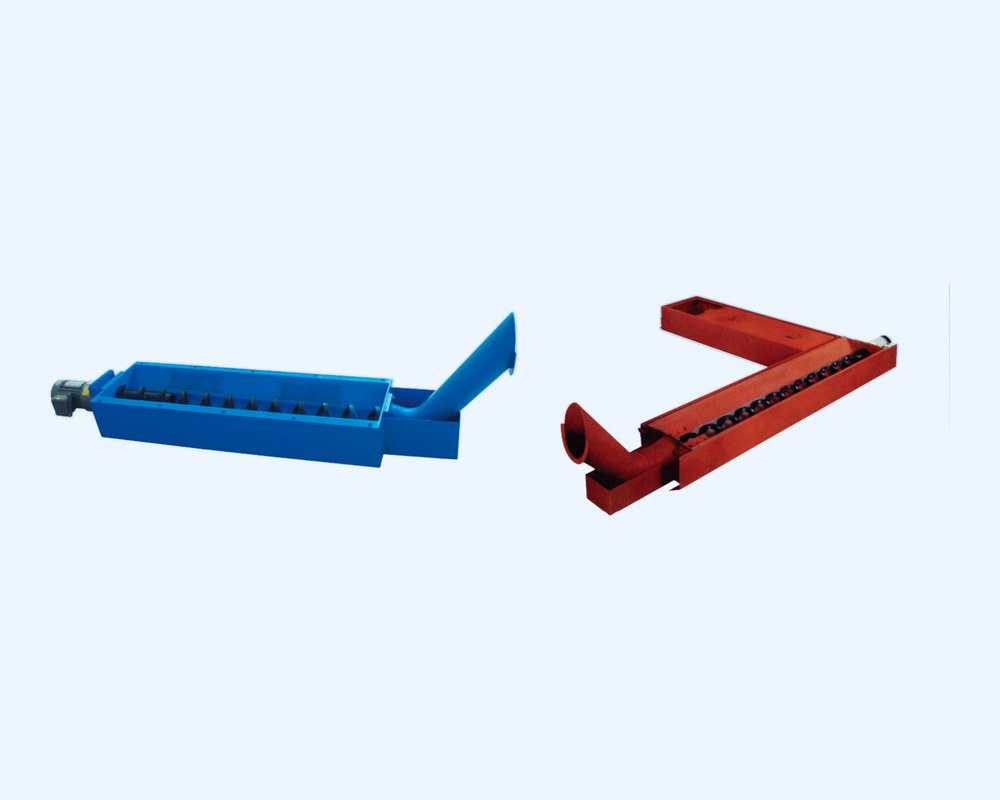

- Для чего. Порошок, гранулы и короткая стружка металла и неметалла. Для тесных мест под станком.
- Четыре исполнения. A — шнек с сердечником и желобом, B — с сердечником без желоба, C — без сердечника с желобом, D — без сердечника и без желоба.
- Что нужно для заказа. Модель, исполнение и длина конвейера. Длину завод делает по заказу.

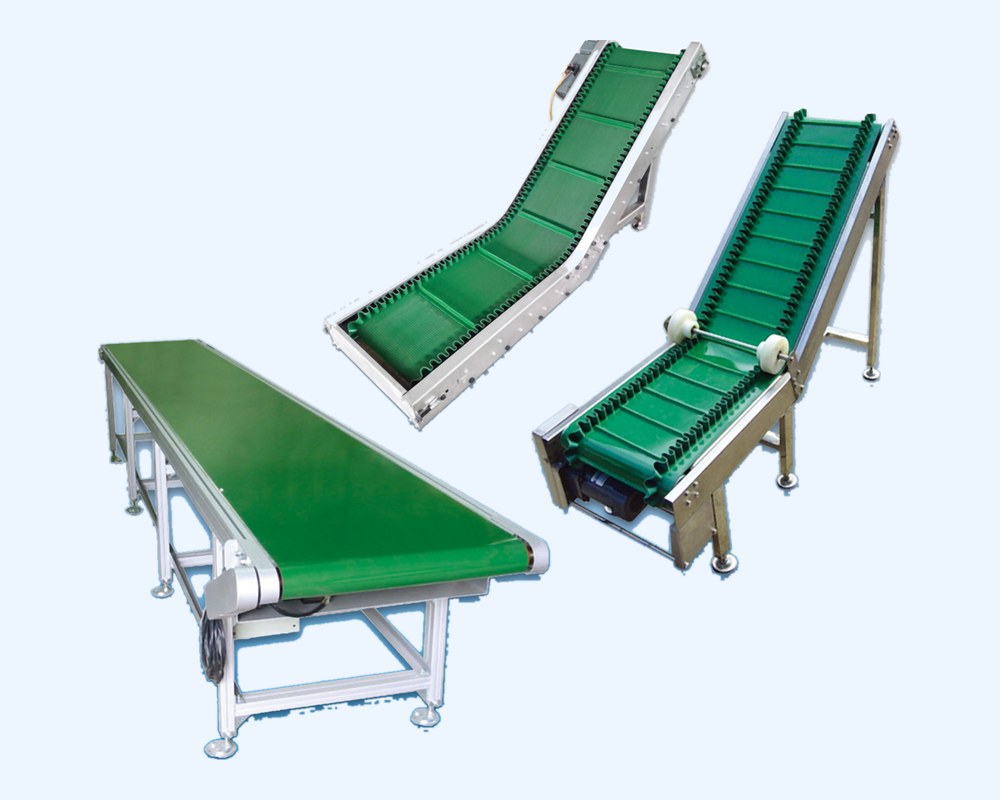

- Для чего. Сыпучее под крутым углом, вплоть до вертикали. Завод ставит их на уголь, зерно, стройматериалы и химию, не только к станкам.
- Как подбирают. Четыре ширины ленты. Работают от −19 до +40 °C. Для особых материалов делают особую ленту.
- Для чего. Плоский вибрационный конвейер серии ZDP. Ему не важно, что везти: куски, хлопья и порошок металла и неметалла.
- Как работает. Лоток трясёт эксцентрик или вибромотор. Внутри лотка ничего не движется, поэтому ломаться нечему.
Внутри шнекового конвейера вращается . У серий HRLX и YSLX он бывает с сердечником и без: сердечник — это сплошной вал в центре винта.
Обозначения
Число в названии модели у завода — не порядковый номер, а параметр. Прочитав его, понимаешь, о каком размере говорит клиент.
Модель — это только диаметр шнека. Заказ складывается из модели, исполнения и длины.
Опции и заказ
Чертёж конвейера в каталоге завода задаёт строки запроса. Без них завод конвейер не посчитает.
У скребкового и шарнирно-ленточного конвейеров есть опции, которые заказывают вместе с конвейером. Их стоит предложить сразу: потом станок придётся останавливать ещё раз.
Перед заказом
Три ситуации. Выбери, что сделать.
Фильтры СОЖ и тележки

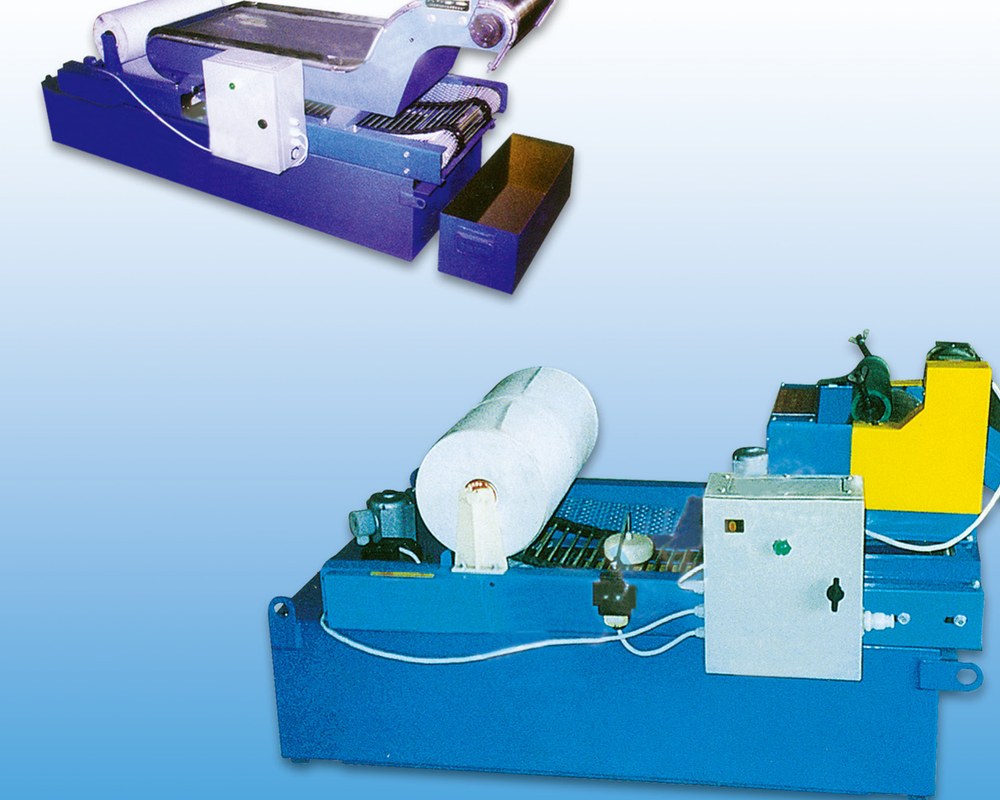

Бумажный фильтр ставят на бак шлифовального или хонинговального станка. Лента из фильтровальной бумаги или нетканого материала задерживает металл и грязь, и в зону резания идёт чистая жидкость. Фильтр работает сам, без оператора.
У завода две серии. ZGA — только бумага. ZCB — бумага плюс магнитный валик впереди: он снимает стальную мелочь, поэтому бумаги уходит меньше. Бак делают по месту в цеху, а если клиенту важна температура жидкости, на бак ставят термостат.

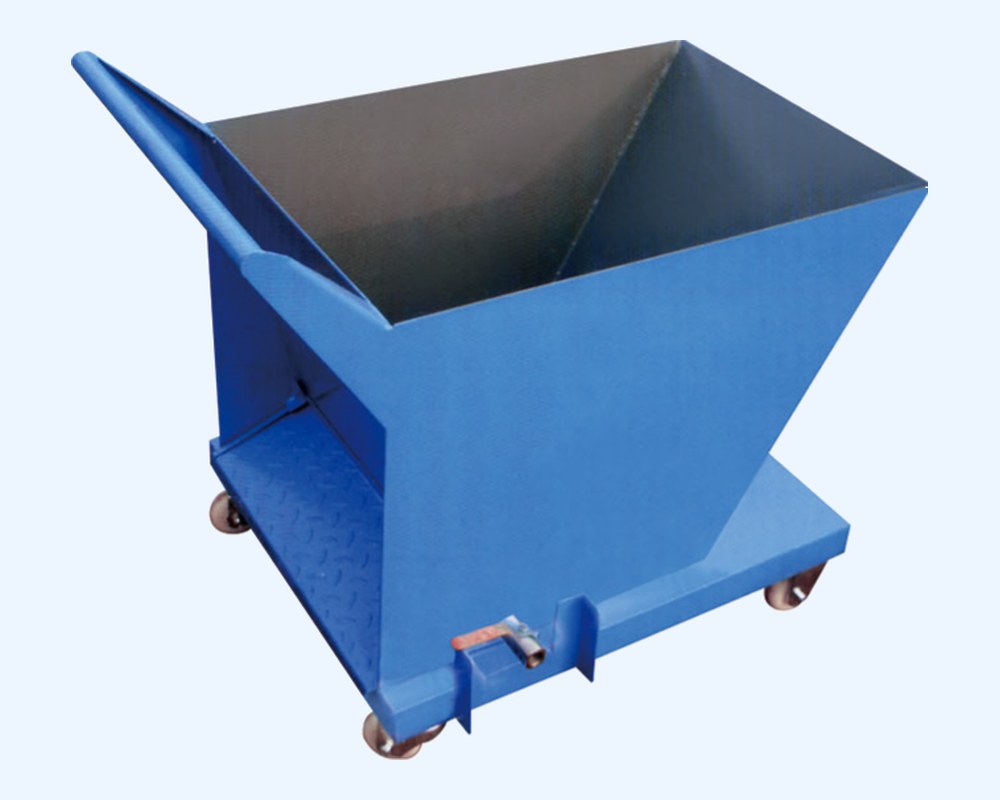

Тележки нужны под выгрузку любого конвейера. Сухую опрокидывают. Мокрую делают с фильтрующей решёткой и сливным краном, чтобы СОЖ не уезжала вместе со стружкой. Форм три, колёса поворотные.
Подбор серии
Подборщик серии конвейера
Два ответа клиента — и понятно, какая серия и что спросить для заказа.
Ответь на два вопроса — подборщик назовёт серию и подскажет, что спросить для заказа.
Какая серия
Три задачи клиента. Выбери, что предложить.
Что важно понять
- У RUIAO шесть видов конвейеров, ленты на замену, бумажные фильтры СОЖ и тележки — один завод на всю стружку и жидкость станка.
- Число в названии модели — параметр: высота желоба, диаметр шнека, ширина ленты, пропускная способность фильтра.
- Для заказа шнека нужны модель, исполнение от A до D и длина. Для ленты на замену — шаг звена и ширина.
- Ограничитель момента и аварийную остановку предлагают сразу, вместе с конвейером.
- Магнитный в масляной СОЖ везёт хуже — об этом нужно предупредить.
