Защита и оснастка станков — теория. Урок 3: конвейеры для стружки

Стружка не исчезает сама: её нужно вывезти из станка, отделить от и сложить в тележку. Это делает конвейер для стружки. Разберём, как он устроен, какие бывают и как подобрать его под стружку клиента.

Зачем это нужно

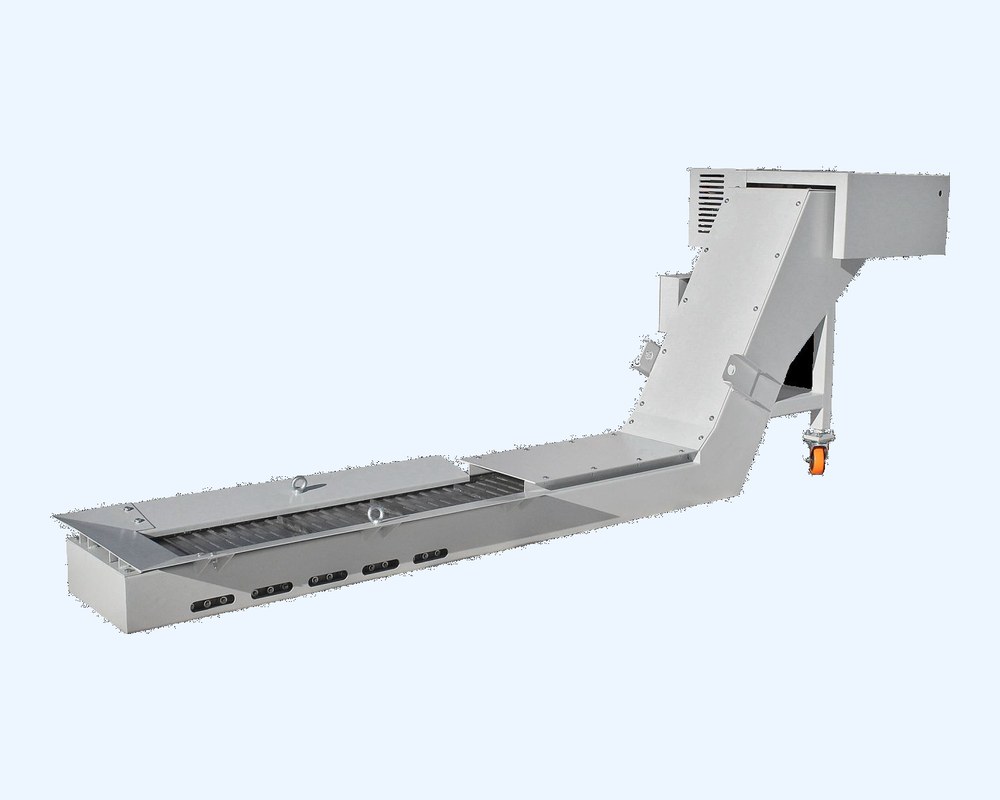

Конвейер для стружки: длинный желоб с бортами, наклонный подъём и короб привода наверху — Конвейер для стружки: желоб встаёт под станок, по наклону стружка поднимается к выгрузке.

Во время резания стружка падает в станок вместе с СОЖ. Если её не убирать, она копится в рабочей зоне и в баке, и станок приходится останавливать на чистку.

Конвейер убирает стружку сам, пока станок работает. Заодно он отделяет от неё СОЖ и возвращает жидкость в бак.

Стружка падаетВ желоб под станком вместе с СОЖ

Лента везётПо желобу и вверх по наклону

СОЖ стекаетЧерез сетку обратно в бак

Стружка ссыпаетсяВ тележку у выгрузки

Как устроен конвейер

У большинства конвейеров одна схема: желоб под станком, лента или винт внутри, подъём, выгрузка и привод наверху. Под желобом часто стоит бак СОЖ с насосом.

Нажми на точки: из чего состоит конвейер и что делает каждая часть.

Лента конвейера оранжевая, желоб, станок и бак серые, СОЖ голубая.

Конвейер встраивают в конкретный станок, поэтому его, как и защиту, считают по размерам: длина и ширина желоба, высота и угол подъёма, сторона выгрузки.

Виды конвейеров

Основных видов четыре. Они различаются тем, чем тащат стружку: стальной лентой, скребками, магнитом или винтом. От этого зависит, какую стружку каждый везёт.

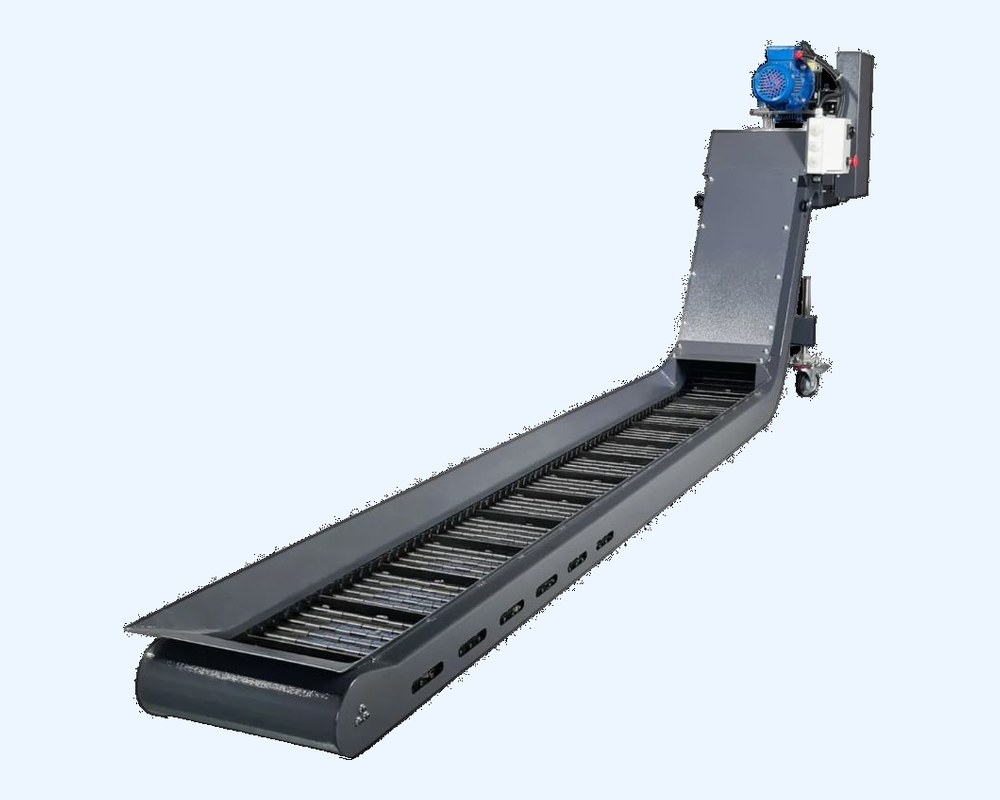

Шарнирно-ленточный конвейер: длинный желоб и наклонный подъём, на ленте видны стальные звенья — Шарнирно-ленточный конвейер: лента из стальных звеньев идёт по желобу и поднимается к выгрузке.

Как работает. Лента из стальных звеньев, соединённых штифтами, с бортиками по бокам и перегородками поперёк. Звенья цепляют стружку и тянут её вверх.
Какую стружку везёт. Длинную витую, объёмную и среднюю. Самый универсальный вид, его чаще всего ставят на станки с ЧПУ.
Чем ограничен. Дороже скребкового. Самую мелкую стружку и пыль лента пропускает между звеньями.

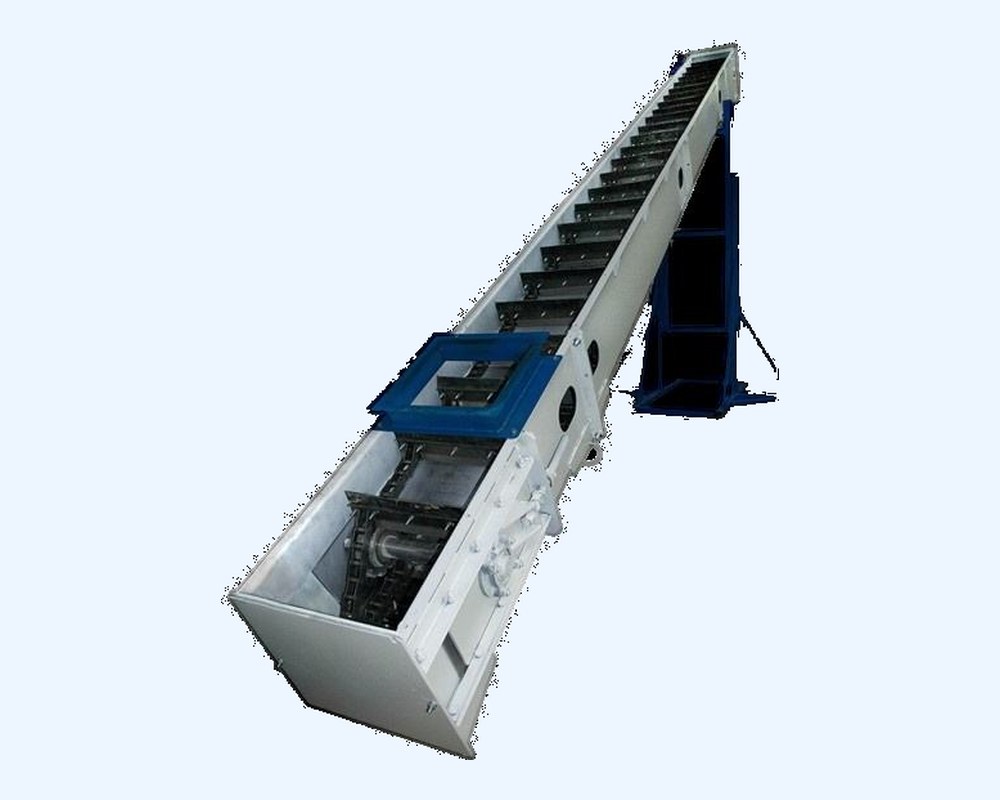

Скребковый конвейер: закрытый желоб, внутри поперечные перегородки — Скребковый конвейер: перегородки на цепях тащат стружку по дну желоба.

Как работает. Цепи тянут поперечные перегородки-скребки, и они толкают стружку по дну желоба.
Какую стружку везёт. Мелкую и сыпучую: латунь, алюминий, чугунную крошку. Обычно дешевле шарнирно-ленточного.
Чем ограничен. Длинная витая стружка цепляется за скребки и сбивается в комья.

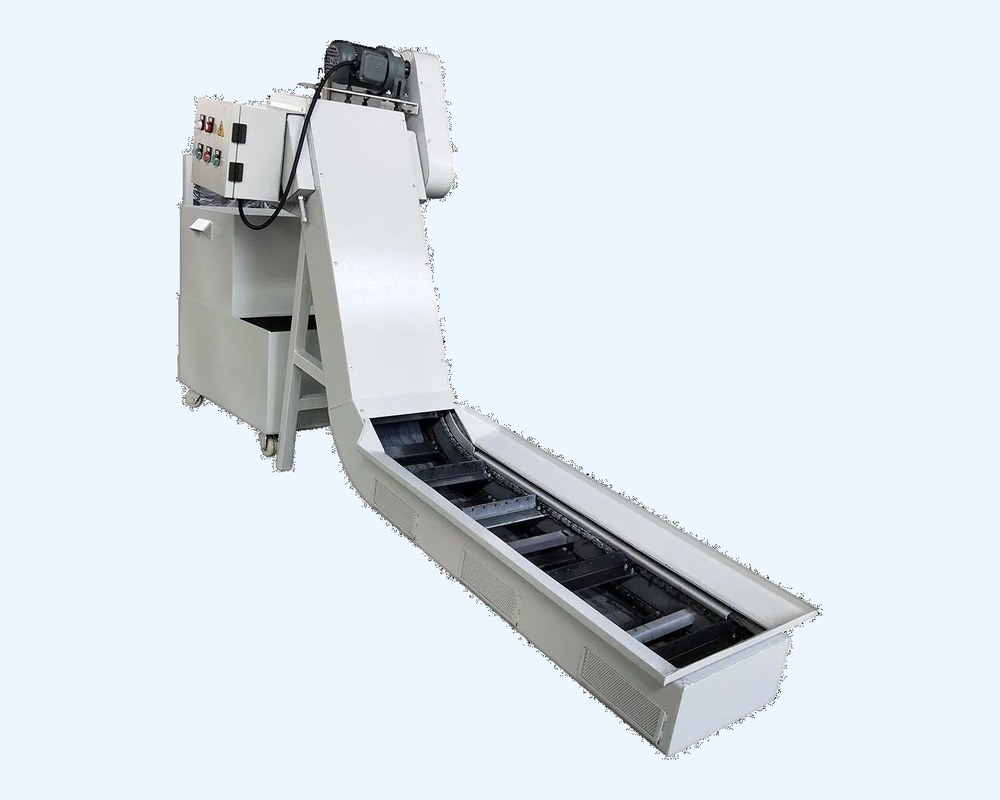

Магнитный конвейер с пультом и баком: гладкий желоб и подъём — Магнитный конвейер: магниты идут под гладким днищем и тянут стружку за собой.

Как работает. Под днищем желоба движутся магниты. Стружка лежит на гладком дне и едет за ними.
Какую стружку везёт. Мелкую стальную и чугунную стружку, крошку и порошок короче пяти сантиметров.
Чем ограничен. Алюминий, латунь и медь не магнитятся — их он не повезёт. В масляной СОЖ тянет хуже.

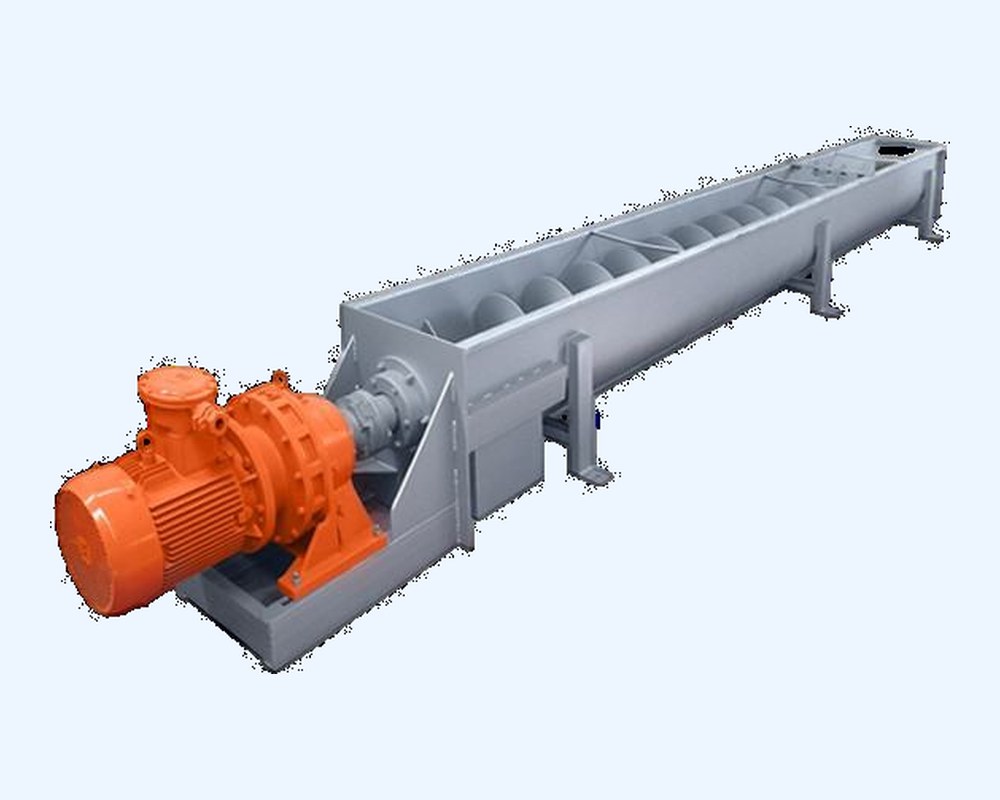

Шнековый конвейер: открытый желоб, внутри винт, на конце мотор — Шнековый конвейер: винт в узком желобе, на конце мотор.

Как работает. вращается в узком желобе и толкает стружку вперёд.
Какую стружку везёт. Мельчайшую стружку, порошок и пыль, металл и неметалл. Занимает меньше всех места, поэтому подходит для тесных станков.
Чем ограничен. Длинную витую стружку не берёт совсем: она наматывается на винт.

Есть ещё два вида для особых задач и тележка, без которой любой конвейер некуда разгружать.

Ленточный с бортамиПрорезиненная лента с высокими бортами и перегородками. Везёт сыпучее под крутым углом, вплоть до вертикали. Его применяют не только у станков, но и на пищевых, химических производствах и на стройматериалах

ВибрационныйЛоток трясётся от вибромотора и перегоняет мелочь и пыль из любого материала. Внутри лотка ничего не движется, поэтому ломаться нечему.

Тележка для стружкиСтоит под выгрузкой и вывозит стружку из цеха. Сухую опрокидывают. Мокрую делают с сеткой и сливным краном, чтобы отделить СОЖ от стружки

Скребковый конвейер и скребок — разные товары. Скребок чистит направляющую станка, о нём — первый урок. Скребковый конвейер вывозит стружку. Если клиент говорит «скребки», уточни, что ему нужно.

Как подобрать

Конвейер выбирают по стружке: из какого она материала и какой формы. Третий вопрос — сколько места под станком.

Нажми на конвейер справа: почему он подходит к такой стружке и чего не умеет.

Фома Кузьмич, клиент

Мы переходим с чугуна на алюминиевые корпуса. Конвейер у нас магнитный, менять ничего не надо?

Елисей, стажёр

Не надо, он же исправный. Конвейер одинаково везёт любую стружку.

Серафима, опытный менеджер

Надо. Алюминий не магнитится: магнитный конвейер его не повезёт, стружка останется лежать в желобе. А какой будет стружка — мелкой или длинной витой? Мелкую повезёт скребковый, длинную — только шарнирная лента. Пришлите фото стружки и место под станком — посчитаем.

Елисей судит по исправности конвейера, Серафима — по стружке: сначала из чего она, потом какой формы. Тип конвейера выбирают по тому, что он везёт.

Подборщик конвейера

Три ответа клиента — и понятно, о каком конвейере разговор. Размеры уточняются потом.

Ответь на три вопроса — подборщик назовёт вид конвейера и объяснит почему.

Какой конвейер предложить

Три станка. Выбери конвейер под стружку.

Что спросить у клиента

Подбор конвейера начинается со стружки, а заканчивается размерами. Вот что спрашивают, прежде чем отправить запрос поставщику.

Материал стружкиСталь, чугун, цветной металл или неметалл. Решает, годится ли магнит

Форма стружкиДлинная витая, мелкая дроблёная или пыль. Лучше всего — фото

Сколько стружкиСколько её набирается за смену. От этого зависят ширина желоба и тележка

Какая СОЖВодная или масляная. В масле магнитный тянет хуже

Место под станкомДлина и ширина желоба по месту. Мало места — шнек

Высота выгрузкиКуда ссыпать стружку: высота тележки и сторона выгрузки

Как и защиту, конвейер делают под конкретный станок. Поэтому фото станка с местом под желоб и фото стружки экономят день переписки.

Частые ошибки

Почти все ошибки с конвейерами — одна и та же: конвейер выбрали по цене или по привычке, а не по стружке.

Шнек под длинную стружкуСтружка наматывается на винт, и конвейер встаёт

Магнитный под цветной металлАлюминий и латунь не магнитятся, конвейер их не везёт

Скребковый под витую стружкуДлинная стружка цепляется за скребки и сбивается в комья

Конвейер без замера местаЖелоб не встаёт под станок или выгрузка не попадает в тележку

Кулибин, инженер

Шнек длинную стружку не ест. Длинные волосы пылесос с щёткой-валиком не втягивает, а наматывает, и через месяц у щётки причёска пышнее, чем у хозяина, а крутиться она уже не может. Витая стружка точно так же наматывается на винт и стопорит его. Правило: шнек — только для мелкой дроблёной стружки и пыли.

Найди причину

Три жалобы. Выбери, где искать причину.

Что важно понять

Конвейер убирает стружку из станка без остановки, отделяет от неё СОЖ и возвращает жидкость в бак.
Основных видов четыре: шарнирно-ленточный, скребковый, магнитный и шнековый. Для особых задач есть ленточный с бортами и вибрационный.
Конвейер выбирают по стружке: материал решает, годится ли магнит, форма — годится ли шнек и скребки.
Длинную витую стружку тянет только шарнирная лента. Цветной металл магнитный не везёт.
Конвейер встраивают в станок, поэтому без размеров места и высоты выгрузки запрос не отправляют.

В четвёртом уроке — чистый воздух и чистая СОЖ: как ловят масляный туман над станком, чем чистят воздух в цеху и что делают с баком, в котором жидкость портится.
